KPT1系列皮帶跑偏開關說明書
KPT1系列皮帶跑偏開關
KPT1系列跑偏開關
1 主要用途及適用范圍
KPT1系列跑偏開關是用于檢測帶式輸送機輸送帶跑偏量,實現跑偏自動報警和停機的一種輸送帶安全保護裝置。適用于煤炭、冶金、建材、電力、化工、交通等行業使用的帶式輸送機輸送帶跑偏檢測。
2 型號組成及其代表意義
3 技術性能與主要參數
4 結構特征與工作原理
KPT1系列兩級跑偏開關安裝在輸送帶兩側，當輸送帶跑偏時，輸送帶觸碰開關立輥并使立輥偏轉，當立輥偏轉角度達到1級開關角度時，開關發出報警信號。當輸送帶跑偏嚴重，達到2級開關角度時，開關發出停機信號，實現輸送帶跑偏故障自動停機。KPT1系列兩級跑偏開關具有可靠的輸送帶跑偏檢測功能，壓鑄鋁外殼，見圖一。

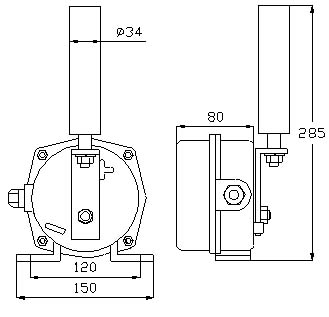

圖一
5 安裝
1、兩級跑偏開關設在輸送帶兩側，立輥應與輸送帶邊平面垂直，并使輸送帶邊位于立輥高度1/3處。兩級跑偏開關安裝見圖二。
2、兩級跑偏開關立輥與輸送帶
正常位置的間距宜為50～100mm。
3、兩級跑偏開關數量應根據輸送機長度、類型及布置情況進行確定。一般應在輸送機頭部、尾部、凸弧段、凹弧段和在輸送機中間位置進行設置。
當輸送機較長時，在輸送機中間位置可每隔30～35米設1對。
4、兩級跑偏開關應通過安裝支架與輸送機中間架連接，開關支架應在輸送機安裝完成后與輸送機機架焊接。跑偏開關與跑偏開關支架用螺栓連接。

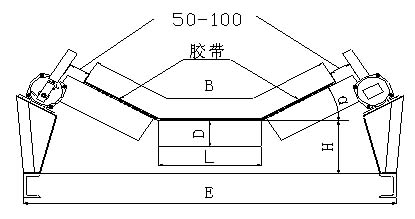

圖二
接線：兩級跑偏開關引出線為四芯電纜。用戶可根據自己要求接線。
6 運輸、貯存
1、產品在運輸過程中應避免碰撞及雨雪的侵襲：
2、產品應存放在干燥通風良好的倉庫中。
7 訂貨須知
1、訂貨時請注明產品名稱、型號和數量：
2、本產品配有安裝支架，可單獨訂貨。訂貨時請按圖二注明輸送機型號、帶寬、托輥直徑、高度及槽角：
3、特殊要求請予以注明，如輸出接點數量及要求等。
1 主要用途及適用范圍
KPT1系列跑偏開關是用于檢測帶式輸送機輸送帶跑偏量,實現跑偏自動報警和停機的一種輸送帶安全保護裝置。適用于煤炭、冶金、建材、電力、化工、交通等行業使用的帶式輸送機輸送帶跑偏檢測。
2 型號組成及其代表意義
3 技術性能與主要參數
|
產品型號
|
KPT1―□―□
|
|
開關觸點數量
|
1級為常開、2級為常閉
|
|
觸點容量
|
AC 380V 3A
|
|
開關動作角度
|
1級：10°12°20° 2級：30°35°45° 極限角度≤60°
|
|
工作環境
|
相對濕度：≤90％（25℃） 海拔高度：≤2000m
工作溫度：-30～+40℃
|
|
防護等級
|
IP65
|
|
重量
|
2.5
|
|
其他
|
單出線口
|
KPT1系列兩級跑偏開關安裝在輸送帶兩側，當輸送帶跑偏時，輸送帶觸碰開關立輥并使立輥偏轉，當立輥偏轉角度達到1級開關角度時，開關發出報警信號。當輸送帶跑偏嚴重，達到2級開關角度時，開關發出停機信號，實現輸送帶跑偏故障自動停機。KPT1系列兩級跑偏開關具有可靠的輸送帶跑偏檢測功能，壓鑄鋁外殼，見圖一。
圖一
5 安裝
1、兩級跑偏開關設在輸送帶兩側，立輥應與輸送帶邊平面垂直，并使輸送帶邊位于立輥高度1/3處。兩級跑偏開關安裝見圖二。
2、兩級跑偏開關立輥與輸送帶
正常位置的間距宜為50～100mm。
3、兩級跑偏開關數量應根據輸送機長度、類型及布置情況進行確定。一般應在輸送機頭部、尾部、凸弧段、凹弧段和在輸送機中間位置進行設置。
當輸送機較長時，在輸送機中間位置可每隔30～35米設1對。
4、兩級跑偏開關應通過安裝支架與輸送機中間架連接，開關支架應在輸送機安裝完成后與輸送機機架焊接。跑偏開關與跑偏開關支架用螺栓連接。
圖二
接線：兩級跑偏開關引出線為四芯電纜。用戶可根據自己要求接線。
6 運輸、貯存
1、產品在運輸過程中應避免碰撞及雨雪的侵襲：
2、產品應存放在干燥通風良好的倉庫中。
7 訂貨須知
1、訂貨時請注明產品名稱、型號和數量：
2、本產品配有安裝支架，可單獨訂貨。訂貨時請按圖二注明輸送機型號、帶寬、托輥直徑、高度及槽角：
3、特殊要求請予以注明，如輸出接點數量及要求等。
