HFKPT1-12-30兩級跑偏開關說明書

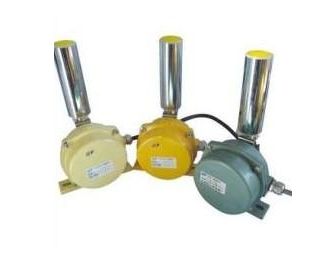

HFKPT1-12-30兩級跑偏開關
兩級跑偏開關HFKPT1-12-30用于檢測帶式輸送機運行中的跑偏現象，按皮帶實際跑偏量輸出報警或停機信號，可有效的防止由皮帶跑偏而產生的事故。是實現膠帶機控制的自動報警和停機的保護裝置。
兩極跑偏開關又稱防偏開關，用于檢測帶式輸送機運行中的跑偏現象，按皮帶實際跑偏量輸出報警或停機信號，可有效的防止由皮帶跑偏而產生的事故。本系列跑偏開關具有兩級動作功能。一級動作用于報警，二級動作用于自動停機。膠帶機在運行中，當膠帶跑偏且與本開關立輥接觸時，立輥?zhàn)赞D(zhuǎn)，若跑偏量繼續加大，則擠壓立輥發生偏移。
當立輥偏轉角度超過12°時，一級開關動作，輸出(報警信號)。當立輥偏轉角度超過30°時，二級開關動作，輸出(停機信號)。
兩級跑偏開關HFKPT1-12-30技術參數
電壓：380V,
電流【可選】2A、3A、4A、5A、6A、7A、8A、9A、10A.
電壓：380V,
電流【可選】2A、3A、4A、5A、6A、7A、8A、9A、10A.
工作電壓：24~380V（無源開關量）
負載電流：≤3A
絕緣電阻：＞500MΩ
輸出信號：無源開關量信號
環境溫度：-20℃~+60℃
環境濕度：＜90%
重 量：1.5Kg
防護等級：IP65
復位方式：自動復位
響應時間：＜2mS
控制觸點容量：3A
動作力：50±10N
兩級跑偏開關HFKPT1-12-30特點
·結構簡單實用、性能穩定可靠
·防塵、防震、防潮
·體積小、重量輕、壽命長
·安裝方便，免維護
·輸出信號既可與現場設備聯鎖使用，也可送達微機控制系統
·電源適應性廣：24~380V（無源開關量）
兩級跑偏開關HFKPT1-12-30工作原理
HFKPT1-12-30 型兩極跑偏開關的工作過程是輸送機膠帶跑偏時，膠帶觸碰開關立輥，當 立輥偏轉至 I 級動作角度時， I 級開關動作，并輸出信號報警。如膠帶繼續跑偏使開關的立輥達 到 II 級動作角度時， II 級開關發出停機信號，如將其接至控制線路中即可實現自動停機。
一級開關信號用于報警，如果將此信號與跑調整裝置相接，即可實現不停機狀態下的跑偏自動調整。
二級開關信號用于停機，將此信號接至控制線路中，即可實現重度跑偏狀態下的自動停機。
當故障排除后，膠帶離開立輥正常運轉時，立輥可自動復位。
為了適應戶外條件下長期使用，本產品均采用整體密封，內部金屬零件進行鍍鋅純化處理，外部零件除殼體外均做多層光亮鍍鉻，殼體為鑄鋁制造，表面采用靜電噴涂技術處理，適宜在惡劣環境下使用。
兩級跑偏開關HFKPT1-12-30應用范圍：
兩級跑偏開關HFKPT1-12-30、皮帶跑偏控制器是輸送帶自動化中不可缺的產品?？梢杂糜诘叵隆⑺鞯乐纹л斔蜋C(jī)；輪船裝卸系統；堆垛/取料輸送機；傾斜和梭式輸送機；起重機、挖掘機，起重臂限位；裙邊給料機/輸送機；重型極限開關檢測膠帶的跑偏量，是實現膠帶機控制的自動報警和停機的保護裝置。
兩級跑偏開關適用于皮帶輸送機，能使皮帶輸送機在皮帶跑偏將導致嚴重掛邊磨損甚至發生撕裂事故前就發出報警信號以及進一步的自動停車。
能及時有效的保護設備安全、避免事故擴大化，達到保障生產、保護設備的目的。另外由于信號可發送至控制系統，方便實現工廠自動化控制，因此又可達到減員增效，集中控制，利于生產與調度的目的。

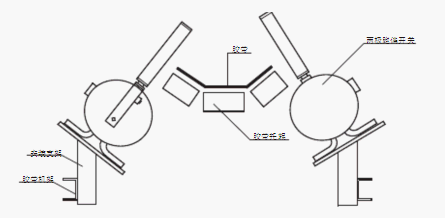

HFKPT1-12-30兩級跑偏開關安裝
1 .跑偏開關應裝在膠帶兩側，其位置應使立輥與膠帶帶邊平面垂直，且應保證帶邊位于立輥 高度的 1/4—1/3 處為宜。
2 .立輥與膠帶邊距離一般應在膠帶自然跑偏量加 50~100mm 為宜。
3 .跑偏開關成對安裝在頭、尾、中間三個位置一般長度為 100 米的膠帶安裝三對為宜。
4 .將安裝支架用電焊或螺栓固定在膠帶機的機架上后，用螺栓將跑偏開關緊固在安裝支架上 即可。
HFKPT1-12-30兩級跑偏開關安裝
1 .跑偏開關應裝在膠帶兩側，其位置應使立輥與膠帶帶邊平面垂直，且應保證帶邊位于立輥 高度的 1/4—1/3 處為宜。
2 .立輥與膠帶邊距離一般應在膠帶自然跑偏量加 50~100mm 為宜。
3 .跑偏開關成對安裝在頭、尾、中間三個位置一般長度為 100 米的膠帶安裝三對為宜。
4 .將安裝支架用電焊或螺栓固定在膠帶機的機架上后，用螺栓將跑偏開關緊固在安裝支架上 即可。
HFKPT1-12-30兩級跑偏開關連線
