HFKPT1-10-45兩級跑偏開關說明書
HFKPT1-10-45兩級跑偏開關
兩級跑偏開關HFKPT1-10-45
傳感器：兩級跑偏開關
類別：行程開關，位置開關
兩級跑偏開關HFKPT1-10-45又稱防偏開關。常用名：跑偏開關、雙極跑偏開關、二極跑偏開關、皮帶跑偏開關。
兩級跑偏開關HFKPT1-10-45 為了適應戶外條件下長期使用，本產品均采用整體密封，內部金屬零件進行鍍鋅純化處理，外部零件除殼體外均做多層光亮鍍鉻，殼體為鑄鋁制造，表面采用靜電噴涂技術處理，適宜在惡劣環境下使用。
一、工作原理
兩級跑偏開關HFKPT1-10-45 為了適應戶外條件下長期使用，本產品均采用整體密封，內部金屬零件進行鍍鋅純化處理，外部零件除殼體外均做多層光亮鍍鉻，殼體為鑄鋁制造，表面采用靜電噴涂技術處理，適宜在惡劣環境下使用。
一、工作原理
用于檢測帶式輸送機運行中的跑偏現象，按皮帶實際跑偏量輸出報警或停機信號，可有效的防止由皮帶跑偏而產生的事故。本系列跑偏開關具有兩級動作功能。一級動作用于報警，二級動作用于自動停機。膠帶機在運行中，當膠帶跑偏且與本開關立輥接觸時，立輥?zhàn)赞D(zhuǎn)，若跑偏量繼續加大，則擠壓立輥發生偏移。
當運行中的膠帶發生跑偏現象時，膠帶邊緣帶動立棍旋轉并擠壓使之傾斜，若立棍傾斜角度大于一級動作角度時，開關發出一組開關信號，如立棍繼續傾斜大于二級動作角度時則輸出另一組開關信號。兩組開關信號可分別用于告警或停機，膠帶機復位正常運行后，立棍自動復位。
二、適用范圍
當運行中的膠帶發生跑偏現象時，膠帶邊緣帶動立棍旋轉并擠壓使之傾斜，若立棍傾斜角度大于一級動作角度時，開關發出一組開關信號，如立棍繼續傾斜大于二級動作角度時則輸出另一組開關信號。兩組開關信號可分別用于告警或停機，膠帶機復位正常運行后，立棍自動復位。
二、適用范圍
兩級跑偏開關是輸送帶自動化中不可缺的產品?？梢杂糜诘叵隆⑺鞯乐纹л斔蜋C(jī)；輪船裝卸系統；堆垛/取料輸送機；傾斜和梭式輸送機；起重機、挖掘機，起重臂限位；裙邊給料機/輸送機；重型極限開關檢測膠帶的跑偏量，是實現膠帶機控制的自動報警和停機的保護裝置。
三、用途：用于檢測帶式輸送機運行中的跑偏現象，按皮帶實際跑偏量輸出報警或停機信號，可有效的防止由皮帶跑偏而產生的事故。是實現膠帶機控制的自動報警和停機的保護裝置。
為了適應戶外條件下長期使用，本產品均采用整體密封，內部金屬零件進行鍍鋅純化處理，外部零件除殼體外均做多層光亮鍍鉻，殼體為鑄鋁制造，表面采用靜電噴涂技術處理，適宜在惡劣環境下使用。
適用場所 煤礦、電廠、化肥廠、水泥廠、化工廠、冶金廠、港阜
四、HFKPT1 系列兩級跑偏開關技術參數
參數 動作角度 根限角度 觸點數量 觸點容量 復位方式 可靠性 重量
一級 二級 常開 常閉
HFKPT1-12-30 12° 30° 70° 2 2 AC 380V 5A 自動 >106次 3.5
HFKPT1-10-45 10° 45° 70° 2 2 AC 380V 5A 自動 >106次 3.5
HFKPT1-20-35 20° 35° 70° 2 2 AC 380V 5A 自動 >106次 3.51、本機采用鋁合金精密壓鑄殼體、強度高、重量輕；產品介紹
五、結構特性 采用鋁合金精密壓鑄殼體，強度高、重量輕
開關采用進口的行程開關，觸點容量大、動作靈敏，使用壽命長。
密封性好，具有防塵、防震、防腐等優點
防護等級:IP67，可在惡劣的環境中長期工作。
六、技術指標
環境溫度：-30℃ -- +50℃；相對濕度：不大于85%
一級動作角度為12°（15°）；二級動作角度30°（35°）；極限角度70°
觸點數量及容量：2組常開；2組常閉；5A/AC 380V
防護等級：IP65
復位方式：自動復位
可靠性>1000000次

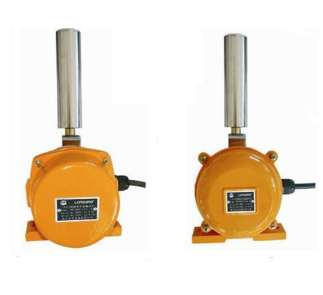

HFKPT1-10-45兩極跑偏開關實物圖
HFKPT1-10-45兩極跑偏開關實物圖
