PPK2系列防爆型兩級跑偏開關說明書
PPK2系列防爆型兩級跑偏開關
PPK2系列防爆型兩級跑偏開關
一． 概述
PPK2系列防爆型兩級跑偏開關系我公司組織科研人員開發研制的新一代產品，可用于輸送機膠帶跑偏的檢測，防止由于膠帶跑偏而造成物料溢出等故障。是輸送機自動化控制不可缺少的傳感元件。本產品由于安裝方便、開關性能可靠，在輸送機膠帶中得到廣泛應用。
二． 產品圖片：
三． 技術參數：
1． 使用環境條件 a.環境溫度：-30℃~70℃ b.相對濕度不大于85%
2． 主要參數見下表
|
型 號
|
動作角度
|
極限角度
|
輸出方式
|
負載 電流
|
復位方式
|
可靠性
|
重量(Kg)
|
|||
|
一級
|
二級
|
常開
|
常閉
|
|||||||
|
PPK2-12-30
|
12°
|
30°
|
70°
|
2
|
2
|
15A
|
自動復位
|
≥106次
|
2.5
|
|
|
PPK2-10-45
|
10°
|
45°
|
70°
|
2
|
2
|
15A
|
||||
|
PPK2-20-35
|
20°
|
35°
|
70°
|
2
|
2
|
15A
|
||||
四． 結構特點：
1． 本產品采用鋁合金鑄造殼體、強度高、重量輕。
2． 外殼防護等級達到IP65，可在惡劣環境下長期工作。
3． 本產品動作靈敏、穩定性高、性能可靠，外形結構參見圖5。
五． 工作原理
當膠帶運輸機現場發生緊急事故時，可拉動系于擺臂上的鋼絲繩，使擺臂旋轉而帶動機內凸輪并感應微動開關，發出停機信號。
六．安裝調整
1．將跑偏開關固定在支架上，然后安裝在膠帶機上。
2．立輥線與膠帶平面垂直，邊緣距離為L=50~100mm(殼體安裝孔可移位。)
3．立輥下端1/3處。
4．每100m膠帶可安裝跑偏開關3對(6臺)詳見下圖。

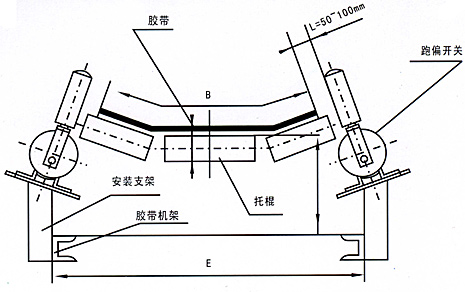

安裝示意圖
七．產品安裝使用注意事項
1．產品外殼設有接地端子，用戶在安裝使用時必須可靠接地。
2．安裝現場應不存在對鋁合金有腐蝕作用的有毒氣體。
3．產品的維修必須在安全場所進行，或當現場確認無可燃性粉塵存在時方可進行。
4．本拉繩開關外殼必須保持清潔，粉塵堆積厚度不大于3mm。
