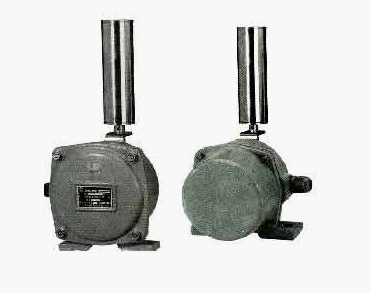

HFKPT1 系列兩級跑偏開關型號：HFKPT1-12-30 HFKPT1-20-35 HFKPT1-10-45
跑偏開關有兩級角度，一般常用的是：一級角度為：10、12、20.二級角度為：30、35、45.
一、用途： 跑偏開關用于檢測膠帶的跑偏量和扭曲程度?？煞乐蛊н吘壍膿p傷和因?yàn)槟z帶的跑偏而引 起的物料散落。是實現自動報警和停機的一種保護性開關。
二、 使用條件： ( 工作環境 )
1 ．環境溫度：一 40℃——+60℃。
2 ．相對濕度：不大于 90 ％。
3 ．大氣壓力： 80 —— 110kpa 。
4 ．海撥高度：不超過 2000M 。
5 ．使用壽命：開關動作 10 萬次。
6 ．絕緣電壓： ACl000V 試驗 1 分鐘。
三、主要技術指標：
|
型號 參數 |
動作角度 |
根限角度 |
觸點數量 |
觸點容量 |
復位方式 |
可靠性 |
重量 |
||
|
一級 |
二級 |
常開 |
常閉 |
||||||
|
HFKPT1-12-30 |
12° |
30° |
70° |
2 |
2 |
AC 380V 5A |
自動 |
>106次 |
3.5 |
|
HFKPT1-10-45 |
10° |
45° |
70° |
2 |
2 |
AC 380V 5A |
自動 |
>106次 |
3.5 |
|
HFKPT1-20-35 |
20° |
35° |
70° |
2 |
2 |
AC 380V 5A |
自動 |
>106次 |
3.5 |
四、工作原理及結構特征：
兩級跑偏開關具有兩級動作功能。一級動作用于報警，二級動作用于自動停機。
膠帶機在 運行中，當膠帶跑偏且與本開關立輥接觸時，立輥?zhàn)赞D(zhuǎn)，若跑偏量繼續加大，則擠壓立輥沿圖示 方向偏移。
當立輥偏轉角度超過 12 °，一級開關動作，輸出一開、一閉兩組開關信號。
當立輥偏轉角度超過 30 °，二級開關動作，輸出一開、一閉兩組開關信號。
一級開關信號用于報警，如果將此信號與跑調整裝置相接，即可實現不停機狀態下的跑偏自 動調整。
二級開關信號用于停機，將此信號接至控制線路中，即可實現重度跑偏狀態下的自動停機。
當故障排除后，膠帶離開立輥正常運轉時，立輥可自動復位。

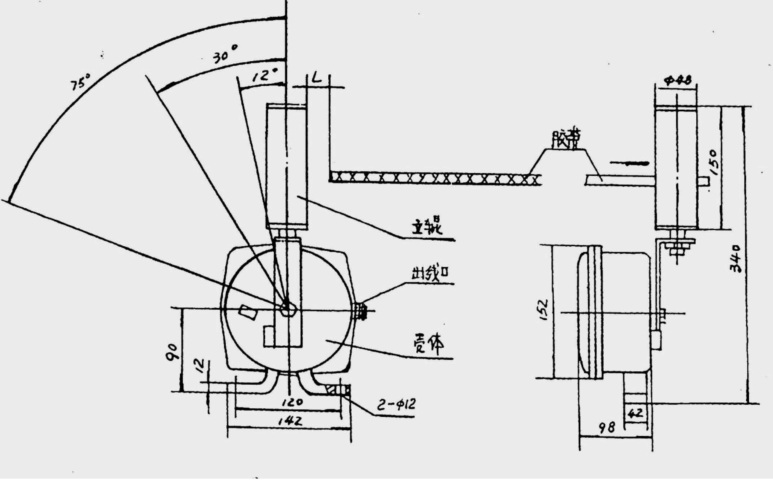

2 圖 1 HFKPT1 系列跑偏開關結構安裝示意圖
為了適應戶外條件下長期使用，本產品均采用整體密封，內部金屬零件進行鍍鋅純化處理， 外部零件除殼體外均做多層光亮鍍鉻，殼體為鑄鋁制造，表面采用靜電噴涂技術處理，適宜在惡 劣環境下使用。
六、安裝與接線：
( 一 ) 安裝方法與數量： ( 參照?qǐng)D 2 進行 )
1 ． 跑偏開關應成對安裝在膠帶兩側， 其位置度使跑偏開關立輥軸線與膠帶帶邊平面垂直， 且 應保證膠帶邊位于立輥高度的 1 ／ 4 ～ 1 ／ 3 處為宜。
2 ．立輥距膠帶機距離，用戶可根據現場實際情況確定，一般選在膠帶自然跑偏量加 50 ～ 100mm 為宜。
3 ．安裝數量：一般間隔 30 米安裝 1 對，短膠帶 ( 頭，尾，中間三處 ) 按 3 對為宜，對于長距 離 膠帶可酌情增加。
4 ．本裝置底座有兩個∮12’固定孔，用戶用螺栓將其基固定在安裝支架上即可。
帶寬 (B) 500 650 800 1000 1200 1400 1600 1800 2000 2200

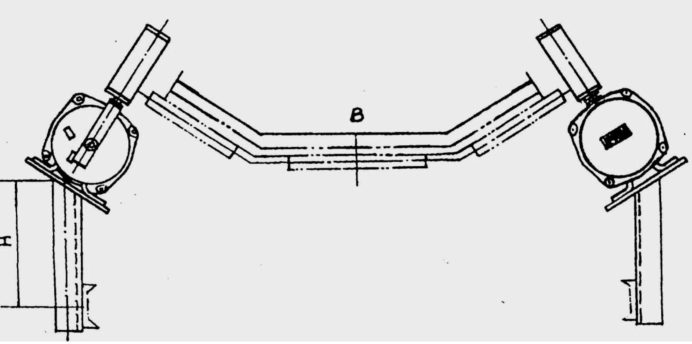

圖 HFKPT1 系列跑偏開關安裝示意圖

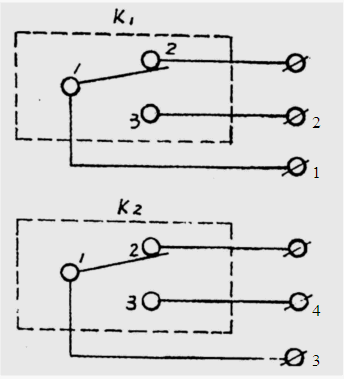

二 ) 接線方法： 圖 3 跑偏開關接線原理圖
七、訂貨須知： 1 ．注明開關名稱、型號、數量、供貨期。
2 ．我廠備有跑偏開關安裝支架用戶需用請另行訂購，并請注明膠帶機規格、帶寬。
