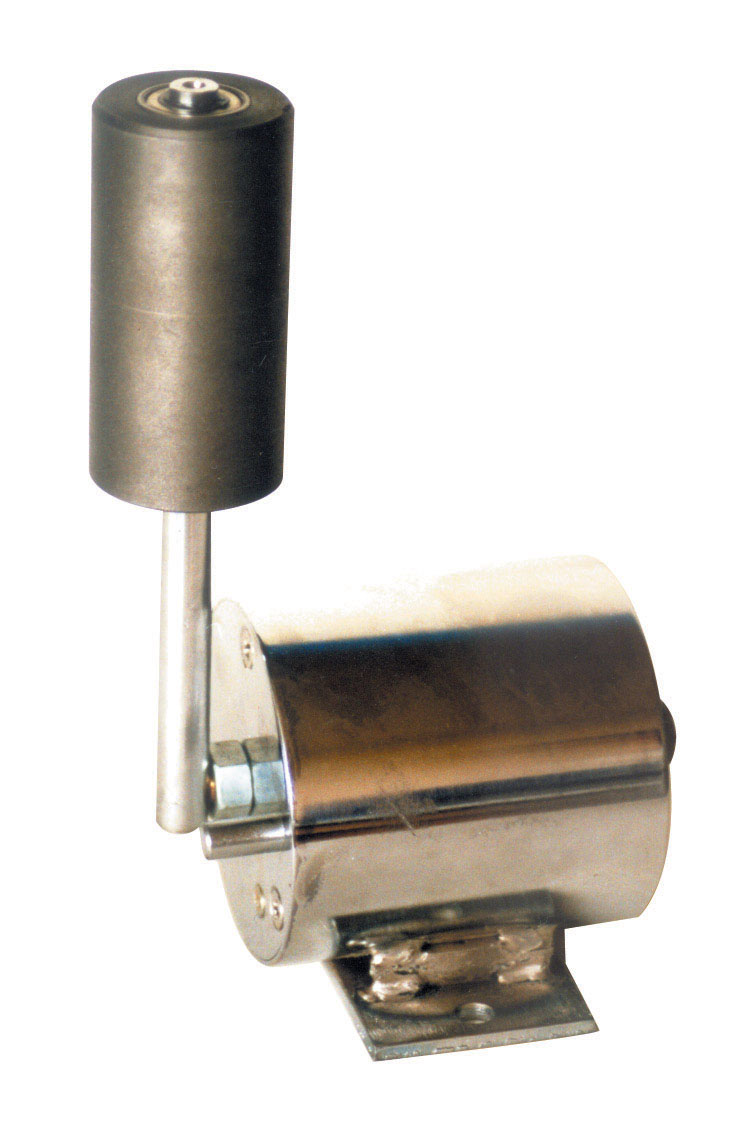

PNS-II無觸點跑偏開關(自動復位)說明書
PNS-II無觸點跑偏開關(自動復位)
PNS－II型無觸點跑偏開關(自動復位)屬機電融合一體的新技術產品。對于皮帶輸送機、拉鏈機、刮板機、提升機及其它傳動機械出現的跑偏、錯位等故障時，能及時向微機控制系統發送報警信號或直接停機，有效的保護設備和人身安全、避免事故擴大化，達到保障生產、保護設備的目的。另外由于信號可發送至微機控制系統，方便實現工廠自動化控制，因此又可達到減員增效，集中控制，利于生產與調度的目的。
用途
廣泛應用于鋼鐵、電力、化工、水泥、煤炭、冶金、建材、礦山、港口碼頭、糧食倉庫等各類使用輸送設備的行業。
工作原理
PNS－II型無觸點跑偏開常工作時，感應片不在光電偶合器檢測范圍內，光電偶合器此時呈阻斷狀態。通過串接中間繼電器常閉觸點使電路導通。當設備出現與工藝要求不符的錯位、跑偏現象時，檔輪被皮帶的推力不斷向外位移，使聯系在檔輪底部的檢測片隨著檔輪的位移而向光電偶合器方向轉動，使其進入感應頭的檢測范圍；此時光電偶合器由阻斷狀態變成導通狀態，使中間繼電器工作，常閉觸點轉為常開觸點，電路阻斷，向微機控制系統發出報警信號或直接迫使運行中的電動機立即停車（現場聯鎖），保護設備安全。
特點
1、普通跑偏開關屬機械接點式跑偏開關，因受外界環境(如粉塵、水汽、腐蝕性氣體等)影響而極易損壞機械接點的動、靜觸頭。PNS－II型無觸點跑偏開關則是采用“無觸點全封閉”新技術的新型產品，所謂“無觸點全封閉”新技術主要是三方面內容：其一“無觸點”是指一方面產品內部使用無觸點式光電偶合器，由于無觸點也就無磨損，故而壽命長。其二“全封閉”是指一方面在產品內部所使用無觸點式光電偶合器本身是全封閉的，另一方面產品外殼進行密封處理，確保本產品完全密封、將粉塵、水氣、腐蝕性氣體等因素的影響降到最低限度。其三本產品在機械結構方面進行了大膽、實用的改進，使機械轉動部分的摩擦大為減少。
正因為以上三方面的改進，使PSN－II型無觸點跑偏開關工作時能夠達到無接觸、無磨損、全封閉的工作條件，故而產品使用壽命長，并特別適用于粉塵濃、潮氣大、腐蝕性強、易燃、易爆的各種惡劣工作場所，具有其它普通拉繩開關所無法比擬的優越性。克服了普通跑偏開關所普遍存在的使用壽命短、適用場所局限性大、性價比低等多種問題。
2、PNS－II型無觸點跑偏開關可由中間繼電器發出開關量信號，經過處理可實現現場設備聯鎖控制或給微機控制系統的計算機發出報警信號，方便實現工廠自動化控制。
3、PNS－II型無觸點跑偏開關選用精工細做的機械部件和先進可靠的無觸點式光電偶合器組合而成。
4、本產品體積小、重量輕、壽命長、全封閉、免維護且性價比高、安裝方便，特別適用于生產環境惡劣的場所。
5、有雙色指示燈，設備正常時為綠色指示，設備故障時則為紅色指示。
技術參數
廣泛應用于鋼鐵、電力、化工、水泥、煤炭、冶金、建材、礦山、港口碼頭、糧食倉庫等各類使用輸送設備的行業。
工作原理
PNS－II型無觸點跑偏開常工作時，感應片不在光電偶合器檢測范圍內，光電偶合器此時呈阻斷狀態。通過串接中間繼電器常閉觸點使電路導通。當設備出現與工藝要求不符的錯位、跑偏現象時，檔輪被皮帶的推力不斷向外位移，使聯系在檔輪底部的檢測片隨著檔輪的位移而向光電偶合器方向轉動，使其進入感應頭的檢測范圍；此時光電偶合器由阻斷狀態變成導通狀態，使中間繼電器工作，常閉觸點轉為常開觸點，電路阻斷，向微機控制系統發出報警信號或直接迫使運行中的電動機立即停車（現場聯鎖），保護設備安全。
特點
1、普通跑偏開關屬機械接點式跑偏開關，因受外界環境(如粉塵、水汽、腐蝕性氣體等)影響而極易損壞機械接點的動、靜觸頭。PNS－II型無觸點跑偏開關則是采用“無觸點全封閉”新技術的新型產品，所謂“無觸點全封閉”新技術主要是三方面內容：其一“無觸點”是指一方面產品內部使用無觸點式光電偶合器，由于無觸點也就無磨損，故而壽命長。其二“全封閉”是指一方面在產品內部所使用無觸點式光電偶合器本身是全封閉的，另一方面產品外殼進行密封處理，確保本產品完全密封、將粉塵、水氣、腐蝕性氣體等因素的影響降到最低限度。其三本產品在機械結構方面進行了大膽、實用的改進，使機械轉動部分的摩擦大為減少。
正因為以上三方面的改進，使PSN－II型無觸點跑偏開關工作時能夠達到無接觸、無磨損、全封閉的工作條件，故而產品使用壽命長，并特別適用于粉塵濃、潮氣大、腐蝕性強、易燃、易爆的各種惡劣工作場所，具有其它普通拉繩開關所無法比擬的優越性。克服了普通跑偏開關所普遍存在的使用壽命短、適用場所局限性大、性價比低等多種問題。
2、PNS－II型無觸點跑偏開關可由中間繼電器發出開關量信號，經過處理可實現現場設備聯鎖控制或給微機控制系統的計算機發出報警信號，方便實現工廠自動化控制。
3、PNS－II型無觸點跑偏開關選用精工細做的機械部件和先進可靠的無觸點式光電偶合器組合而成。
4、本產品體積小、重量輕、壽命長、全封閉、免維護且性價比高、安裝方便，特別適用于生產環境惡劣的場所。
5、有雙色指示燈，設備正常時為綠色指示，設備故障時則為紅色指示。
技術參數
| 工作電壓：220VAC±15% | 負載電流：≤5A |
| 絕緣電阻：＞500MΩ | 輸出信號：開關量信號 |
| 環境溫度：-20℃~+60℃ | 環境濕度：＜90% |
| 重 量：2Kg | 防護等級：IP66 |
| 復位方式：自動復位 | 響應時間：＜2mS |
| 控制觸點容量：220V/5A | 動作力：50±10N |
安裝示意圖
1、PNS－II型無觸點跑偏開關底座兩邊各有Ф10mm孔，在皮帶機旁角鐵架鉆Ф10mm孔，用Ф8×20mm螺絲緊固跑偏開關。
2、安裝跑偏開關應選擇輸送裝置易出現跑偏的位置處安裝，參考應用單位工藝要求，同時要考慮皮帶與擋輪的有效間距和推力，建議皮帶與檔輪間的安裝距離為40mm（詳見圖）。
3、接線時每個跑偏開關可選裝接線盒，方便接線。要注意火線L、零線N、信號線（詳見圖三）。
4、安裝距離：建議每40米安裝一對跑偏開關。

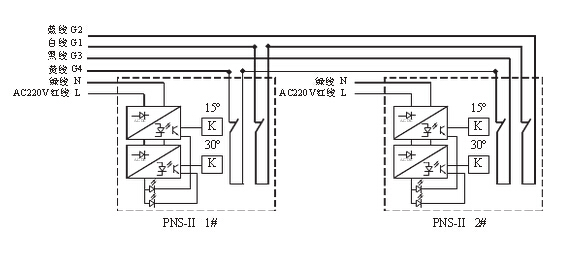

接線圖
2、安裝跑偏開關應選擇輸送裝置易出現跑偏的位置處安裝，參考應用單位工藝要求，同時要考慮皮帶與擋輪的有效間距和推力，建議皮帶與檔輪間的安裝距離為40mm（詳見圖）。
3、接線時每個跑偏開關可選裝接線盒，方便接線。要注意火線L、零線N、信號線（詳見圖三）。
4、安裝距離：建議每40米安裝一對跑偏開關。
接線圖
