PKB系列兩級跑偏開關說明書

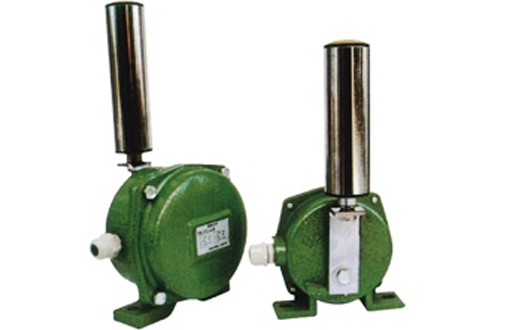

PKB系列兩級跑偏開關
山東卓力工礦優質生產供應PKB系列兩級跑偏開關型號有：PKB-12-30兩級跑偏開關、PKB-10-45兩級跑偏開關、PKB-20-35兩級跑偏開關。
PKB系列兩級跑偏開關
一、概述：
一、概述：
用于輸送機膠帶跑偏的檢測，防止由于膠帶跑偏而造成物料溢出等故障；
本機廣泛應用礦山、電力及化工等行業的運輸系統中。
二、型號含義
P-單位代號;KB-產品代號;口-產品代號
三、技術參數
1、使用環境條件
a.環境溫度 -30℃～ +50℃
b.相對濕度 不大于85%
2、主要參數見下表
|
型號
參數
|
動作角度
|
根限角度
|
觸點數量
|
觸點容量
|
復位方式
|
可靠性
|
重量
|
||
|
一級
|
二級
|
常開
|
常閉
|
||||||
|
PKB-12-30
|
12°
|
30°
|
70°
|
2
|
2
|
AC 380V 5A
|
自動
|
>106次
|
3.5
|
|
PKB-10-45
|
10°
|
45°
|
70°
|
2
|
2
|
AC 380V 5A
|
自動
|
>106次
|
3.5
|
|
PKB-20-35
|
20°
|
35°
|
70°
|
2
|
2
|
AC 380V 5A
|
自動
|
>106次
|
3.5
|
四、結構特點
1、本機采用鋁合金精密壓鑄殼體、強度高、重量輕；2、外殼防護等級達IP65,可在惡劣環境中長期工作；
3、機內采用進口行程開關，觸點容量大、動作靈敏、可靠；
五、工作原理
當運行中的膠帶發生跑偏時，膠帶邊緣帶動立輥旋轉并擠壓立輥使之傾料。若立輥傾大于一級動作角度時，立即發出一組開關信號；
如立輥繼續傾斜大于二級動作角度時，則輸出另一組開關信號。兩組開關信號可分別用于告警或停機。膠帶機恢復正常運行后，立輥自
動復位。
六、安裝調整
1、將跑偏開關固定在支架上，然后安裝在膠帶機架上；
2、立輥軸線與膠帶平面相垂直，立輥與膠帶邊緣距離為L=50-100mm；
3、膠帶位于立輥下端1/3處；
4、每100m膠帶可安裝跑偏開關3對(6臺)
