1 KGX-PI型（二級）跑偏傳感器為礦用本質安全型設備，適用于煤礦井下有瓦斯、煤塵爆炸性氣體的環境中，與KJ2002型可編程電控裝置配套，作皮帶輸送機皮帶跑偏檢測保護，也可用于地面、礦山、選煤廠、水泥廠、電廠、港口等皮帶輸送機或其它設備配套使用。
2 使用環境條件
a. 海拔高度： 不超過+2000m，不低于-2000m
b. 環境溫度： -20℃～+60℃
c. 環境相對濕度： 不大于95%（25℃時）
d. 含有爆炸性氣體和煤塵的環境中
e. 無強烈振動和沖擊的地方
f. 無破壞金屬和絕緣體材料的腐蝕性氣體環境中
g. 能防止污水及其它有害液體侵入的地方
3 主要技術參數
?、?防爆型式： 礦用本質安全型，ExibI（150℃）
?、?外殼防護等級： IP54
?、?觸點容量： AC380V、DC220V，5A（煤礦井下使用時必須與本安電源連接?。?br />
?、?觸點動作時軸輥擺動角度：第一級25°；第二級35°
?、?軸輥擺動方向： 任意方向（360°轉向）
?、?信號輸出： 無電位觸點，兩常開，兩常閉
?、?出線口數量： 2個，允許電纜外徑11mm
⑻ 重量： 3kg
4 工作原理
跑偏傳感器分別安裝于皮帶輸送機機頭部與機尾部?jī)蓚?cè)的機架上。跑偏傳感器軸輥在正常狀態下（無跑偏時），軸輥與皮帶邊緣線正交（垂直），兩者間距離大約在5cm。當皮帶因偏載而發生跑偏時，皮帶與軸輥相互摩擦，并迫使軸輥發生偏移，當軸輥擺動角≥25°時，第一級微動開關動作，發出預警信號，當軸輥擺動角≥35°時，第二級微動開關動作，切斷皮帶輸送機控制回路停機或向監控站發出跑偏故障信號。當故障排除后，跑偏傳感器軸輥又恢復到正常狀態。電氣原理圖如圖10-1所示。
5 安裝及使用注意事項
a. 跑偏傳感器安裝必須牢固，軸輥向皮帶方向內傾30°，且與皮帶邊緣線正交（垂直），調整軸輥高度，應使皮帶邊緣線置于軸輥中部，軸輥與皮帶邊緣間距離≥5cm。
b. 軸輥?zhàn)畲髷[動角為45°，使用時不可用強力使軸輥擺動角度過大，否則會損壞傳感器限位機構。
6 外形和安裝尺寸
如圖10－2所示。
7 訂貨須知
a. 應注明要貨單位、要貨型號、規格、數量及到站名稱。
b. 請?jiān)谟嗀洉r(shí)寫明企業稅號和開戶行、帳號及地址、電話。

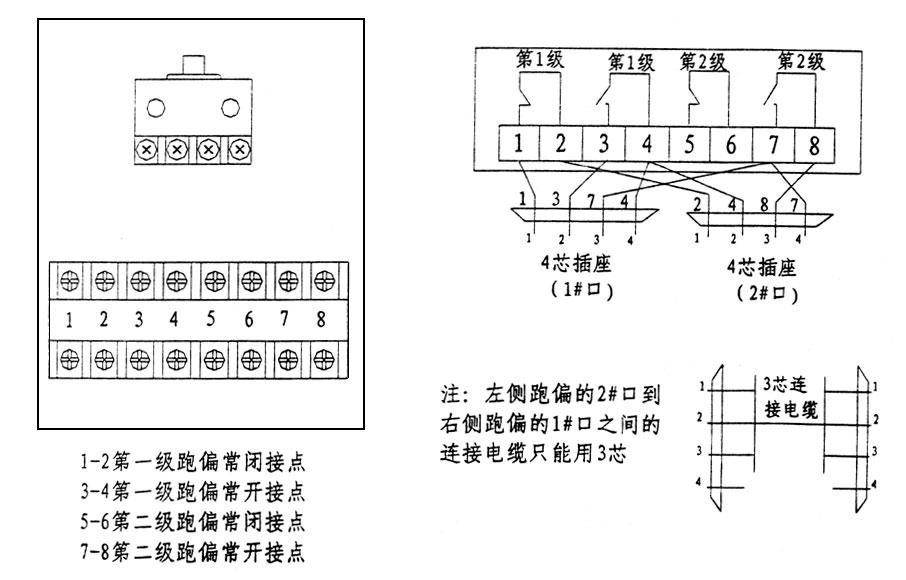

圖10-1 KGX-PI原理圖
圖10-2 KGX-PI外形圖
