1   主要用途與適用范圍

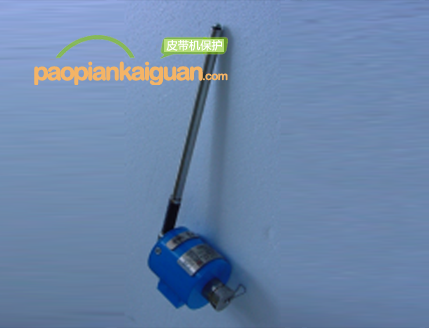

1.1 KGE9A型跑偏開關是KJ50型PROMOS監控系統中專用的跑偏開關，它是PROMOS系統的配套產品，不能單獨使用。它安裝在皮帶運輸機的頭尾兩端，當皮帶與皮帶架的相對偏移大于某一設定值時,PROMOS控制器根據跑偏開關的輸出狀態可發出警報或停止皮帶運輸機的運行。

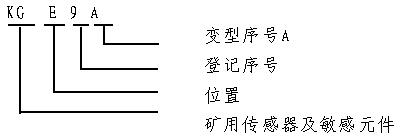

1.2 型號組成及其代表含義

1.3 使用環境條件
    在下列環境條件下KGE9A型跑偏開關應能正常工作：
        －工作環境溫度：0～40℃；
        －平均相對濕度：不超過95％（25℃）；
        －大氣壓力：（80～106）kPa；
        －有甲烷和煤塵爆炸性危險的礦井環境中；
        －無破壞絕緣的腐蝕性氣體的礦井中；
1.4 防爆類別及標志
    礦用本質安全型     ExibI(150℃)。
1.5 關聯設備為KDW10型礦用直流穩壓電源。(礦用隔爆兼本安型)
1.6 配接設備為：
              KJF21型控制器(礦用本安型)
              KCC1型系列智能I/O接口(礦用本安型)
              KJK3型系列輔助控制器(礦用本安型)
              KTK1型系列擴音電話(礦用本安型)
2   結構特征與工作原理
    擺桿受皮帶的推力向左或右擺動,使開關板組件的干簧管逐次動作，跑偏開關的輸出狀態發生變化,PROMOS系統可根據其變化情況判定皮帶跑偏的程度，進而對皮帶運輸機進行預警或停止控制。
    如施加于擺桿上的力過大或作用力的方向偏移于擺桿的擺動方向時，擺桿中部的彈簧會發生變形以保護跑偏開關不會受到損壞。
3   主要規格及技術參數
       －工作電壓：12V DC；
       －工作電流：3mA；
       －擺桿有效擺動范圍：（左或右雙向）
         第一級跑偏  155
         第二級跑偏  305
       －擺桿作用力：
         第一級跑偏 20～50N
         第二級跑偏 50～80N
       －擺桿作用力的作用點：距擺桿端部100mm處
       －輸出：正常時，輸出電阻R＝4.7k10％
              一級跑偏時，輸出電阻R＝29.3k10％
              二級跑偏時，輸出電阻R＝8.97k10％
       －擺桿最大擺角：擺桿的最大擺角≥70
       －接線方式：通過專用四芯插接電纜，電纜長度不大于90m。
       －重量  約3.5kg
4   安裝與調試

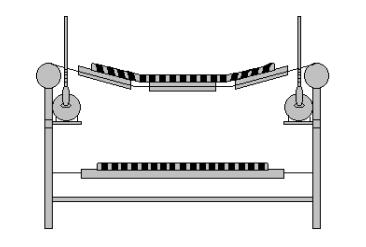

    KGE9A型跑偏開關應安裝在皮帶運輸機架的兩側，如圖。

    具體尺寸由實際皮帶決定，安裝后，應使跑偏開關的擺桿擺角范圍大于二級跑偏的動作范圍以確保二級跑偏能正常工作。
    當擺桿未受力時，輸出電阻應為4.7kΩ，當擺桿受力且偏轉155時，輸出電阻為29.3k10％，此時為一級跑偏狀態，當擺桿的偏轉角度約305時，跑偏開關輸出為8.97k10％，為二級跑偏狀態。
5   保養與維護
    跑偏開關長期在井下工作，如擺桿不能準確地回復到中心位置，是因?yàn)楸３謹[桿復位的彈簧疲勞所致，更換彈簧即可復原。
6   運輸和貯存
    KGE9A型跑偏開關在運輸時應避免直接淋雨和劇烈沖擊。
    KGE9A型跑偏開關可以在－10℃～＋40℃，相對濕度不超過90％的環境中貯存一年以上。
7   隨機文件
    隨機文件包括：使用說明書
                 產品合格證
                 裝箱單
8   訂貨須知
    訂貨時應寫明型號、名稱、數量。
