一、主 要 用 途
GEJ30礦用隔爆型跑偏開關系列（以下簡稱跑偏開關）。本跑偏開關適用于具有瓦斯及煤塵等爆炸性危險的場合，也可適用于地面非爆炸性環境中使用，如鋼鐵廠、水泥廠、發電廠、港口和碼頭等有膠帶輸送機的場合。跑偏開關是礦用帶式輸送機所必需的主要保護之一。在煤及各種原材料運輸系統中，使用這種開關能防止膠帶因跑偏而導致灑煤，引起運輸系統的混亂。

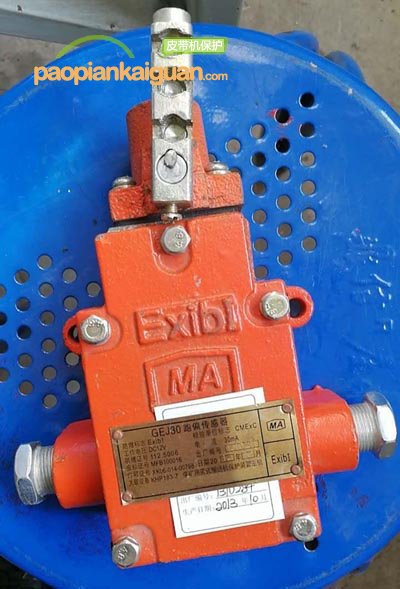

GEJ30跑偏傳感器產品功能
1、GEJ30跑偏傳感器具備兩極動作的功能；
2、具備485總線通訊技術，發送跑偏狀態；
3、具有尋址功能，能正確發出跑偏位置的地址信息；
4、具備皮帶機調偏后開關立輥能自動返回到初始位置；
二、使用環境條件
GEJ30礦用跑偏傳感器在下列條件下應能正常工作：
a)環境溫度：0℃～＋40℃
b)大氣壓：86～106Kpa
c)平均相對濕度：不大于95%（+25℃）
d)煤礦井下無破壞絕緣的腐蝕性氣體的場合；
e)用于具有甲烷煤塵等爆炸性混合物的危險場所；
f)無滴水的地方。
GEJ30礦用跑偏傳感器應能承受下列最惡劣的貯運條件
a)高溫：+60℃；
b)低溫：-40℃；
c)平相對濕度：95%（+25℃）。
d)加速度50m/s2；
e)沖擊：峰值加速度500m/s2；
三、產品執行標準
GB 3836.1-2000 爆炸性氣體環境用電氣設備 第1部分 通用要求
GB 3836.2-2000 爆炸性氣體環境用電氣設備 第2部分 隔爆型“d”
GB 9969.1-1998 工業產品使用說明書 總則
MT 209-1990 煤礦通信、檢測、控制用電工電子產品通用技術要求
MT 210-1990 煤礦通信、檢測、控制用電子產品基本試驗方法
MT/T 648-1997 煤礦用膠帶跑偏傳感器
Q/320681 KAF 05-2008《GEJ30礦用隔爆型跑偏開關》企業標準
四、防爆形式和標志
防爆型式：礦用隔爆型，標志：ExbⅠ。
五、型 號 含 義
型號：GEJ30跑偏傳感器
G——傳感器
E——跑偏
J——角度型
30——動作角度值
GEJ30跑偏傳感器為本質安全型 體積小、重量輕、密封性能好、維護方便；觸點動 作后還留有較大的探桿轉動緩沖角，使其本身不易損壞；探桿上裝有滾動護套，避免探桿和膠帶間摩擦。
本跑偏開關為礦用隔爆型結構，產品“I”外殼采用鋼板Q235焊接制成，產品“II”外殼采用鑄鐵制成，金屬零部件必須進行防銹、防蝕處理，外壁涂烤漆，內壁涂灰色耐弧漆。在膠帶輸送機運轉過程中，因膠帶受各種偏心力作用而易跑偏。膠帶跑偏會引起輸送機設備停頓、撒料、機架堵塞、膠帶使用壽命縮短等后果。安裝本跑偏開關能起到保護作用。當膠帶跑偏到一定位置時，托輥轉動至動作角度時應立即動作，常開接點閉合，常閉接點斷開，發出膠帶跑偏信號，進而使系統斷電停機。動作力撤除托輥?zhàn)詣?dòng)返回原位經過復位角度時立即恢復正常。
七、外 形 圖
 |
|

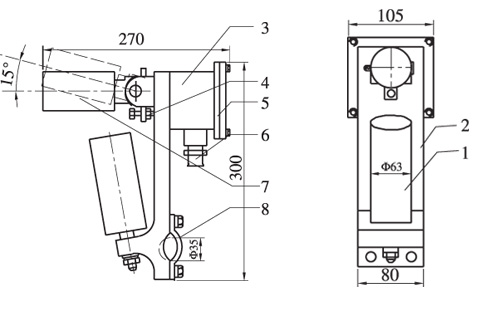

I型
|
|
1.固定托輥 2.底板 3.開關箱 4.調整螺釘 5.接線腔門蓋 6.出線嘴 7.托輥 8.固定板
|
 |
|

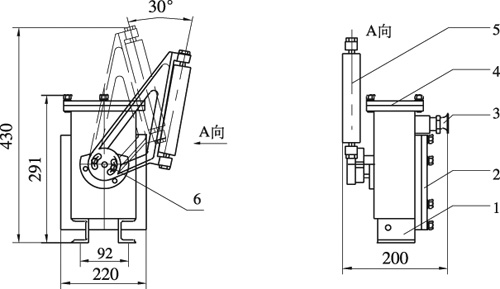

II型
|
|
1.安裝腳 2.門蓋 3.出線嘴 4.接線腔門蓋 5.托輥 6.托輥調整螺釘
|
八、電氣線路圖
|
I型
|
II型
|
 |
 |
九、主要技術數據
|
型號
|
外形尺寸
長×寬×高 (mm) |
安裝尺寸
（mm） |
螺孔
直徑 |
重量
(kg) |
觸桿
動作力 |
動作角度
|
復位角度
|
接點容量
DC(AC) |
引入電纜
最大外徑 (mm) |
出線嘴
數量 |
|
Ⅰ型
|
270×105×300
|
（固定軸）
φ35 |
|
11
|
30N±10N
|
30°±5°
|
8°±5°
|
127V/3A
|
φ12mm
|
A1=2只
|
|
Ⅱ型
|
220×200×430
|
92±1
|
φ8
|
16
|
50N±10N
|
30°±5°
|
10°±5°
|
127V/3A
|
φ15mm
|
A2=2只
|
十、安裝、維護注意事項
1.用戶安裝跑偏開關之前，轉動托輥軸，用萬用表檢測行程開關接點動作是否正常。
2.使用時應檢查輸入電壓、電流應以銘牌上的電壓、電流是否相符。
3.用戶需根據輸送機的機型，參照本跑偏開關安裝尺寸，自行配置安裝底腳或安裝板,底腳和安裝板的孔以長孔為宜，以便根據需要調整安裝距離。
4.檢修時應注意防止失爆(注意不要碰壞隔爆面、接線盒蓋板的緊固、不得丟失引入裝置中的密封圈及堵板、墊圈，注意適當擰緊壓緊螺母)。
5.嚴禁帶電開蓋。
十一、運 輸 貯 存
1.包裝后的跑偏開關，在避免雨雪直接淋襲的條件下，可適用于水運、陸運及空運等各種運輸方法。
2.跑偏開關包裝后，可在溫度為-10℃-40℃，相對濕度不大于90%且無腐蝕性物質、無強烈振動的室內存放一年以上。
十二、發貨隨機文件
1.裝箱單
2.產品合格證
3.產品使用說明書
4.其它附件
GEJ30跑偏傳感器

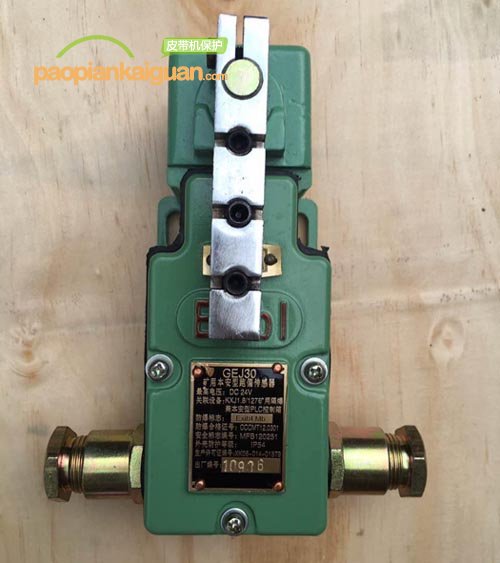

GEJ30礦用本安型跑偏傳感器
