DPK-10-45兩級跑偏開關說明書
DPK-10-45兩級跑偏開關
|
DPK系列兩級跑偏開關
一． 概述
DPK系列兩級跑偏開關系我公司組織科研人員開發研制的新一代產品，可用于輸送機膠帶跑偏的檢測，防止由于膠帶跑偏而造成物料溢出等故障。是輸送機自動化控制不可缺少的傳感元件。本產品由于安裝方便、開關性能可靠，在輸送機膠帶中得到廣泛應用。
三． 技術參數：
1． 使用環境條件 a.環境溫度：-30℃~70℃ b.相對濕度不大于85%
|
| 2． 主要參數見下表 | ||||||||||
|
型 號
|
動作角度
|
極限角度
|
輸出方式
|
負載 電流
|
復位方式
|
可靠性
|
重量(Kg)
|
|||
|
一級
|
二級
|
常開
|
常閉
|
|||||||
|
DPK-12-30
|
12°
|
30°
|
70°
|
1
|
1
|
5A
|
自動復位
|
≥106次
|
2.5
|
|
|
DPK-10-45
|
10°
|
45°
|
70°
|
1
|
1
|
5A
|
||||
|
DPK-20-35
|
20°
|
35°
|
70°
|
1
|
1
|
5A
|
||||
|
四． 結構特點： 1． 本產品采用鋁合金鑄造殼體、強度高、重量輕。 2． 外殼防護等級達到IP65，可在惡劣環境下長期工作。 3． 本產品動作靈敏、穩定性高、性能可靠，外形結構參見圖5。 五． 工作原理 當膠帶運輸機現場發生緊急事故時，可拉動系于擺臂上的鋼絲繩，使擺臂旋轉而帶動機內凸輪并感應微動開關，發出停機信號。 六．安裝調整 1．將跑偏開關固定在支架上，然后安裝在膠帶機上。 2．立輥線與膠帶平面垂直，邊緣距離為L=50~100mm(殼體安裝孔可移位。) 3．立輥下端1/3處。 4．每100m膠帶可安裝跑偏開關3對(6臺)詳見圖6。 |

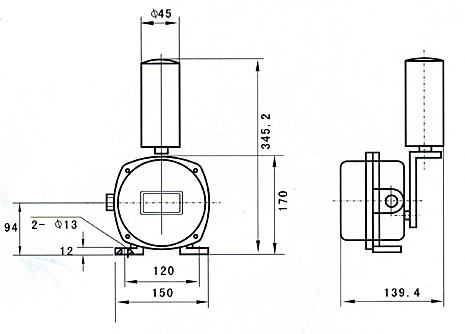

 外形尺寸圖 |

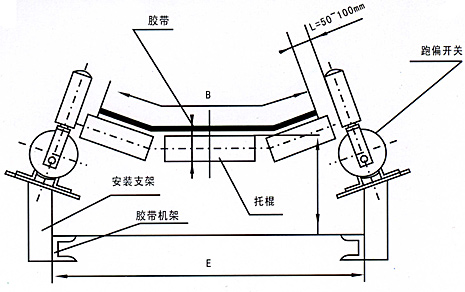

 安裝示意圖 |
|
七．產品安裝使用注意事項 1．產品外殼設有接地端子，用戶在安裝使用時必須可靠接地。 2．安裝現場應不存在對鋁合金有腐蝕作用的有毒氣體。 3．產品的維修必須在安全場所進行，或當現場確認無可燃性粉塵存在時方可進行。 4．本拉繩開關外殼必須保持清潔，粉塵堆積厚度不大于3mm。 |
 |
|
接線圖
|
