XLLS-II雙向拉繩開關(手動復位)說明書
XLLS-II雙向拉繩開關(手動復位)
拉繩開關是帶式輸送機的必備保護裝置。該開關作用于帶式輸送機發生緊急事故或檢修而需要停機時，可于沿線任意位置拉動鋼絲繩，可使輸送機緊急停機。使用手動復位型時，當維修人員沒有撤離或尚存在其它異常情況時，只要將開關鎖定在停機位置，就不用擔心輸送機被誤啟動，維修人員的安全也就有了保障。
XLLS-II拉繩開關防護等級高達IP65，能完全防止粉塵和流水的侵蝕；微動開關壽命達50萬次；適用溫度-20℃~+60℃；采用國際領先的銅管技術結構使產品更加精密耐用，避免拉繩開關動作時直接摩擦出現密封不嚴或卡死的情況；鋁殼體表面精工拋丸噴塑，不易脫落無異味；操作桿精鑄成型，避免焊接，內置銅質襯套，整體光潔強度高等。QZAC 雙向拉繩開關為免加油結構，具有壽命長、靈活實用、安全可靠、檢修方便等特點。

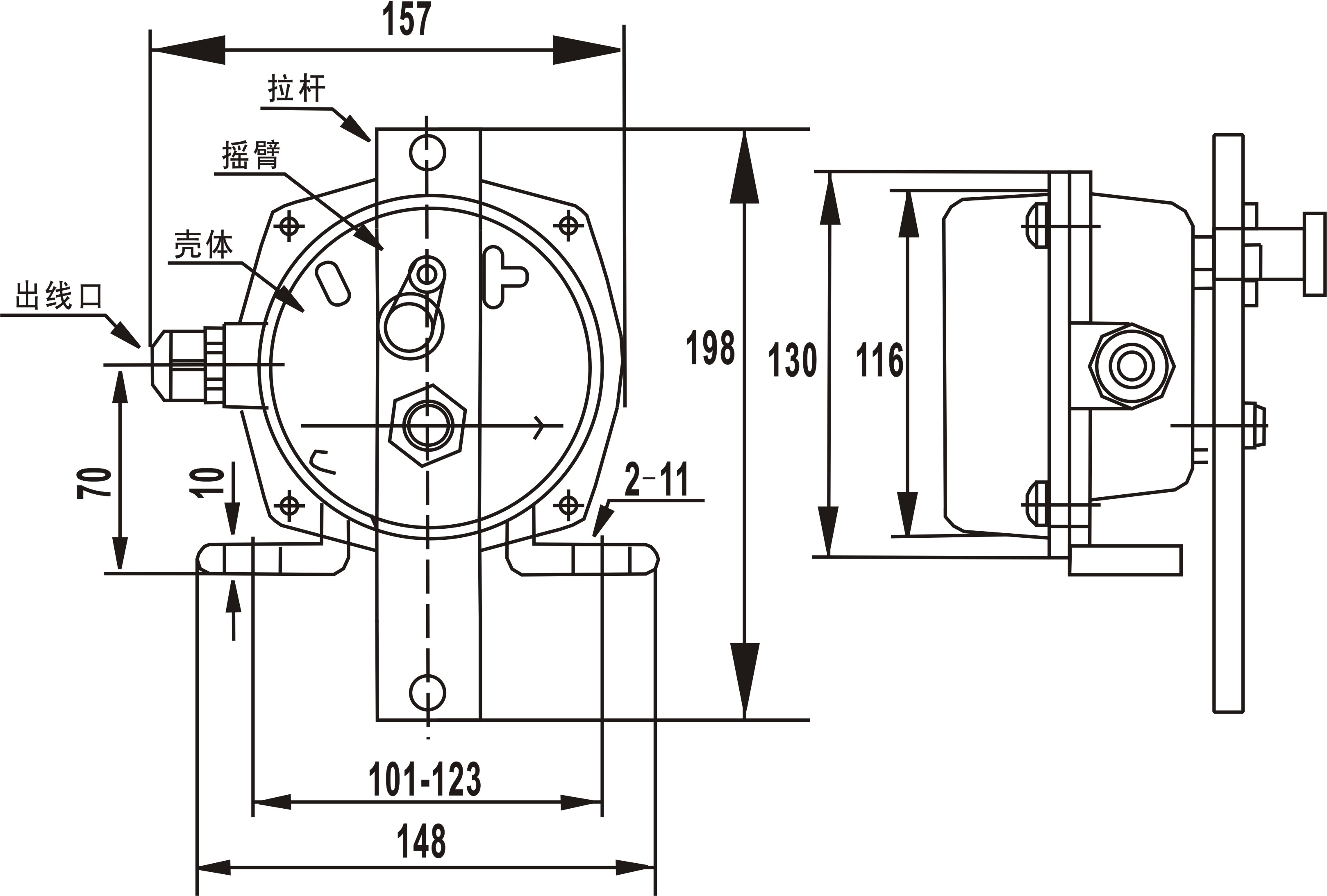

XLLS-II拉繩開關參數表：
XLLS-II拉繩開關參數表：
| 防護等級 | IP65 |
| 傳動材質 | A3 鐵材質鍍鎳 |
| 外殼材質 | 鋁合金表面精工拋丸噴塑 |
| 纜繩所需張力 | 49±10N(5±1kgf) |
| 接點數 | 2 |
| 接點容量 | 250V AC 5A , 380V AC5A |
| 接線口 | 6~12mm電纜 |
| 適用溫度 | -20℃~+60℃ |
| 使用壽命 | 50萬次 |
| 保固期限 |
1年 |

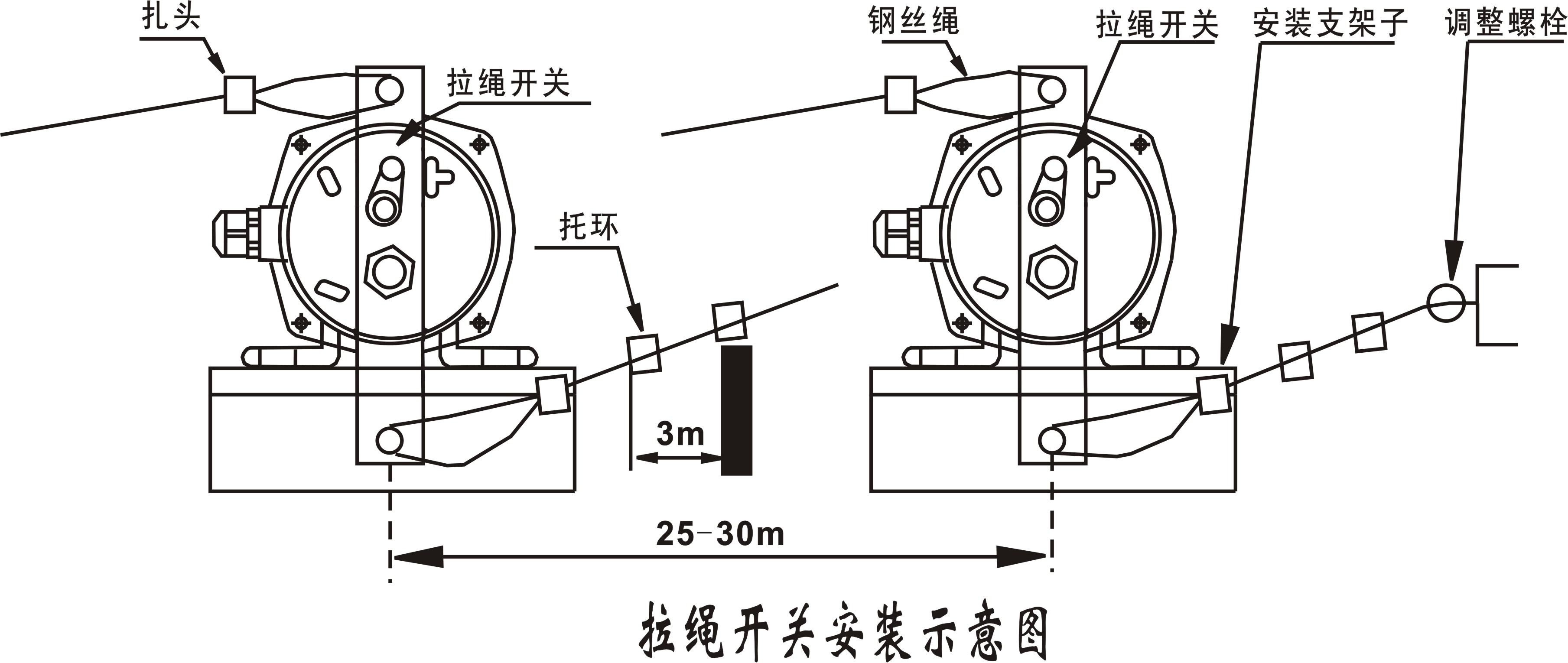

一、安裝方式：
拉繩開關應安裝在輸送機兩邊具有檢修通道的地方，安裝位置應確保檢修人員在緊急情況下操作方便。
1、將開關固定在機架上。
2、一側的兩臺開關之間距離為 40m左右，采用直徑為Φ4的連接，松緊應適度。
3、為減小鋼絲繩自重對拉線開關啟動的影響，每隔3m在機架上裝一個，以支撐鋼絲繩。
4、鋼絲繩的另一端系在拉簧上(用繩扣固定),在不影響正常使用下用緊線器將兩側拉繩張緊,并確保兩側張力均衡。
?。ㄗⅲ簩?duì)于爬坡段輸送機機.應盡量縮短開關間距及拉繩長度。）
拉繩開關應安裝在輸送機兩邊具有檢修通道的地方，安裝位置應確保檢修人員在緊急情況下操作方便。
1、將開關固定在機架上。
2、一側的兩臺開關之間距離為 40m左右，采用直徑為Φ4的連接，松緊應適度。
3、為減小鋼絲繩自重對拉線開關啟動的影響，每隔3m在機架上裝一個，以支撐鋼絲繩。
4、鋼絲繩的另一端系在拉簧上(用繩扣固定),在不影響正常使用下用緊線器將兩側拉繩張緊,并確保兩側張力均衡。
?。ㄗⅲ簩?duì)于爬坡段輸送機機.應盡量縮短開關間距及拉繩長度。）
二、產品特性
1、布線時使用外徑為8~12mm的電纜
2、QZAC 雙向拉繩開關內裝有兩個微動開關，接線時確定所需要的端子
3、本產品出廠前已調整完檢測角度，若需調整請確認微動開關動作是否正常
4、開關復位控制桿若附著大量的灰塵或者凝固是要及時清理。
三、適用范圍
雙向拉繩開關廣泛用于冶金、煤炭、水泥、采礦、電力、港埠、化工等領域的各種專門從事散料輸送的輸送設備。如常規皮帶輸送機 ，往復式輸送機 ，群邊式給料輸送機 ，斗式輸送機 ，包裝生產線 ，堆料/取料系統，起重機，挖掘機，輪船裝卸系統 ，水平給料機等。
1、布線時使用外徑為8~12mm的電纜
2、QZAC 雙向拉繩開關內裝有兩個微動開關，接線時確定所需要的端子
3、本產品出廠前已調整完檢測角度，若需調整請確認微動開關動作是否正常
4、開關復位控制桿若附著大量的灰塵或者凝固是要及時清理。
三、適用范圍
雙向拉繩開關廣泛用于冶金、煤炭、水泥、采礦、電力、港埠、化工等領域的各種專門從事散料輸送的輸送設備。如常規皮帶輸送機 ，往復式輸送機 ，群邊式給料輸送機 ，斗式輸送機 ，包裝生產線 ，堆料/取料系統，起重機，挖掘機，輪船裝卸系統 ，水平給料機等。
卓力有豐富的經驗為客戶提供高品質的XLLS-II雙向拉繩開關(手動復位)及完善的售后服務，如果您對卓力XLLS-II雙向拉繩開關(手動復位)感興趣或者有什么問題，歡迎撥打服務熱線：
13280082001 18605374511.或者聯系在線客服：
點擊這里、立刻咨詢；我們攜程為您服務！
常見問題：XLLS-II雙向拉繩開關(手動復位)發貨時間？ XLLS-II雙向拉繩開關(手動復位)售后保障？ XLLS-II雙向拉繩開關(手動復位)訂貨需要提供信息？
