KTC143礦用工作面及皮帶運輸通信控制系統說明書
KTC143礦用工作面及皮帶運輸通信控制系統
產品用途
KTC143礦用工作面及皮帶運輸監控系統主要用于煤礦井下工作面刮板運輸機、轉載機、破碎機、乳化液泵站、噴霧泵站的監控，以及順槽皮帶、大巷皮帶、主井皮帶、上倉皮帶及地面生產運輸系統的控制。
產品特點
● 系統可以實現從綜采工作面至地面整個輸煤系統的整體監控。
● 系統底層設備間采用CAN總線通信，保證了控制的實時性、可靠性和可擴展性。
● 系統底層設備的主控機采用可編程控制原理，可以滿足現場的各種控制要求。
● 系統的上層通信采用以太環網，滿足數據、視頻和音頻的傳輸。
● 系統配有井下防爆攝像機，可以對輸煤系統關鍵點進行視頻監控。
● 系統可以設置井下操作站，實現對多條皮帶進行集中控制、視頻監視等。
● 系統可以自行組成環網，也可以接入井下現有的環網之內。
● 系統帶有應急廣播功能，可以直接從調度室對整個輸煤系統進行緊急廣播。
● 整套系統可以實現對煤礦井下輸煤系統的遠程控制、視頻監控、通話。減少皮帶司機的工作量，實現一人看管多條皮帶。
● 整套系統可以無縫接入全礦井綜合自動化，同時也為數字礦山提供了豐富的接口。
功能：
● 實現對各種皮帶的遠控、自動和手動控制；
● 實現對刮板機、轉載機、破碎機的順序控制、狀態檢測、連鎖控制、手動控制；
● 實現整個工作面的急停閉鎖、語音通信和喊話功能；
● 實現對乳化液泵站啟?？刂?、運行優先級循環、電子卸載控制和泵站狀態的監測；實現對噴霧泵的啟停控制、泵站的狀態檢測；液箱液位的檢測與控制；增壓泵的控制等；
● 采集采煤機、支架的信息，進行集中顯示和數據上傳；
● 沿線電話可以接入井下電話網絡，實現與外網、無線的互打互通與緊急廣播；
● 通過井下防爆攝像機可以采集皮帶機頭、皮帶搭接點、工作面的工作狀態，可以在井下操作站上進行監控，同時視頻也可上傳至調度室。
● 系統底層設備間采用CAN總線通信，保證了控制的實時性、可靠性和可擴展性。
● 系統底層設備的主控機采用可編程控制原理，可以滿足現場的各種控制要求。
● 系統的上層通信采用以太環網，滿足數據、視頻和音頻的傳輸。
● 系統配有井下防爆攝像機，可以對輸煤系統關鍵點進行視頻監控。
● 系統可以設置井下操作站，實現對多條皮帶進行集中控制、視頻監視等。
● 系統可以自行組成環網，也可以接入井下現有的環網之內。
● 系統帶有應急廣播功能，可以直接從調度室對整個輸煤系統進行緊急廣播。
● 整套系統可以實現對煤礦井下輸煤系統的遠程控制、視頻監控、通話。減少皮帶司機的工作量，實現一人看管多條皮帶。
● 整套系統可以無縫接入全礦井綜合自動化，同時也為數字礦山提供了豐富的接口。
功能：
● 實現對各種皮帶的遠控、自動和手動控制；
● 實現對刮板機、轉載機、破碎機的順序控制、狀態檢測、連鎖控制、手動控制；
● 實現整個工作面的急停閉鎖、語音通信和喊話功能；
● 實現對乳化液泵站啟?？刂?、運行優先級循環、電子卸載控制和泵站狀態的監測；實現對噴霧泵的啟停控制、泵站的狀態檢測；液箱液位的檢測與控制；增壓泵的控制等；
● 采集采煤機、支架的信息，進行集中顯示和數據上傳；
● 沿線電話可以接入井下電話網絡，實現與外網、無線的互打互通與緊急廣播；
● 通過井下防爆攝像機可以采集皮帶機頭、皮帶搭接點、工作面的工作狀態，可以在井下操作站上進行監控，同時視頻也可上傳至調度室。
產品參數
| 項目 | 技術參數 |
| 工作電源 | AC127V |
| 井下控制主機 | KXH18礦用本安型可編程控制器（高端） |
| KXJ127（A）礦用隔爆兼本安型可編程控制器（低端） | |
| 井下數據、操作中心 | KXJ127礦用隔爆兼本安型控制器 |
| 地面上位機 | 研華工控機 |
| 控制對象 |
變頻刮板運輸機、福伊特耦合器刮板機、變頻轉載機、破碎機、限矩型帶式輸送機、 調速型帶式輸送機、變頻型帶式輸送機、福伊特耦合器帶式輸送機等。 |
| 序號 | 實物照片 | 型號 | 名稱 | 功能簡述 |
| 1 |
 |
KXJ127 | 礦用隔爆兼本質安全型控制器 | KTC143礦用工作面及皮帶運輸通信控制系統的信息中心，用于數據顯示和上傳 |
| 2 |
 |
FHJ5 | 礦用本安型鍵盤 | 配接KXJ127礦用隔爆兼本質安全型控制器, 提供鍵盤及觸摸鼠標輸入功能 |
| 3 |
 |
KXH18 | 礦用本安型可編程控制器 | KTC143礦用工作面及皮帶運輸通信控制系統的主機（高端） |
| 4 |
 |
KXH16 | 礦用本安型可編程控制器 | KHP257煤礦用帶式輸送機保護裝置和KTC133礦用工作面通信控制裝置的主機 |
| 5 |
 |
KXJ127(A) | 礦用隔爆兼本安型可編程控制器 | KTC143礦用工作面及皮帶運輸通信控制系統的主機（低端） |
| 6 |
 |
KXJ1 | 礦用隔爆兼本質安全型可編程控制箱 | 可配置ABB或西門子PLC |
| 7 |
 |
DXJ127/16 | 礦用隔爆兼本質安全型電源箱 | KXH18、KXH16可編程控制器的供電電源 |
| 8 |
 |
DXJ127/18 | 礦用隔爆兼本安型直流電源箱 | 系統中繼電源，單路供電電源：DC 18V |
| 9 |
 |
DXJ0.28/16 | 礦用隔爆兼本質安全型直流電源 | 傳感器供電電源，單路供電電源：DC 16V |
| 10 |
 |
KXH18 | 礦用本安型報警控制器 | KTK16、KTT3擴音電話的語音報警控制 |
| 11 |
 |
KXH18(A) | 礦用本安型控制器 | 工作面變頻三機控制系統的控制分站 |
| 12 |
 |
KXH18(B) | 礦用本安型控制器 | 工作面變頻三機控制系統的通信分站 |
| 13 |
 |
KXH18(C) | 礦用本安型啟?？刂葡?/td> | 就地手動啟停控制設備 |
| 14 |
 |
KXH18(D) | 礦用本安型電話控制器 | KTK16、KTT3擴音電話的調度通話、緊急廣播控制 |
| 15 |
 |
KXH18(E) | 礦用本安型控制器 | 遠程啟?？刂圃O(shè)備 |
| 16 |
 |
CW16 | 礦用本安型溫度巡檢器 | 16路PT100鉑電阻溫度檢測 |
| 17 |
 |
KTA18 | 礦用本安型信號耦合器 | 系統的中繼 |
| 18 |
 |
KZC127 | 礦用隔爆兼本安型信號轉換器 | 遠程本安信號和非安信號之間的相互轉換 |
| 19 |
 |
KZC18(A) | 礦用本安型信號轉換器 | 電流信號轉換器 |
| 20 |
 |
KJU16 | 礦用本安型I/O擴展器 | 遠程擴展本安型輸入輸出接口 |
| 21 |
 |
KXH0.09/16 | 礦用本質安全型控制器 | 遠程擴展本安型輸入輸出接口 |
| 22 |
 |
JXJ0.05/127 | 礦用隔爆兼本質安全型變換箱 | 遠程擴展非安型輸入輸出接口 |
| 23 |
 |
KHJ18(A) | 礦用本安型拉繩急停閉鎖開關 | 膠帶機沿線急停閉鎖，CAN通信控制，通過拉動鋼絲繩實現閉鎖 |
| 24 |
 |
KHJ0.3/24 | 礦用本質安全型急停閉鎖開關 | 膠帶機沿線急停閉鎖，通過拉動鋼絲繩實現閉鎖，無需電源 |
| 25 |
 |
KHJ16 | 礦用本安型拉繩急停閉鎖開關 | 皮帶沿線拉繩急停閉鎖開關 |
| 26 |
 |

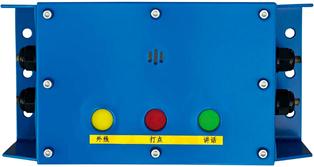

KHJ16 | 礦用本安型急停閉鎖開關 | 工作面沿線急停閉鎖開關 |
| 27 |
 |
KTK16 | 礦用本安型擴音電話 | 井下擴音電話，不帶閉鎖功能 |
| 28 |
 |
KTK16(A) | 礦用本安型拉繩急停擴音電話 | 皮帶機尾擴音電話，帶拉繩閉鎖功能、連鎖輸出功能 |
| 29 |
 |
KTK16(B) | 礦用本安型拉繩急停擴音電話 | 皮帶沿線擴音電話，帶拉繩閉鎖功能 |
| 30 |
 |
KTK16(C) | 礦用本安型急停擴音電話 | 工作面擴音電話，帶閉鎖功能，可遠程控制刮板機、破碎機、轉載機等設備 |
| 31 |
 |
KTK16(D) | 礦用本安型急停擴音電話 | 工作面沿線擴音電話，帶閉鎖功能 |
| 32 |
 |
KJ397-J | 礦用隔爆兼本安型千兆網交換機 | 井下千兆網交換機 |
| 33 |
 |
KBA151 | 礦用隔爆兼本安攝像機 | 高清百萬像素網絡攝像機 |
| 34 |
 |
GSH10 | 速度傳感器 | 皮帶運行速度監測 |
| 35 |
 |
GUJ19 | 堆煤傳感器 | 皮帶堆煤監測 |
| 36 |
 |
GEJ20 | 礦用膠帶跑偏傳感器 | 皮帶跑偏監測 |
| 37 |
 |
GQL0.1 | 礦用煙霧傳感器 | 皮帶煙霧監測 |
| 38 |
 |
GWD80 | 礦用溫度傳感器 | 皮帶溫度監測 |
| 39 |
 |
不銹鋼鎧裝八芯接插電纜 | 皮帶、工作面沿線接插電纜 |

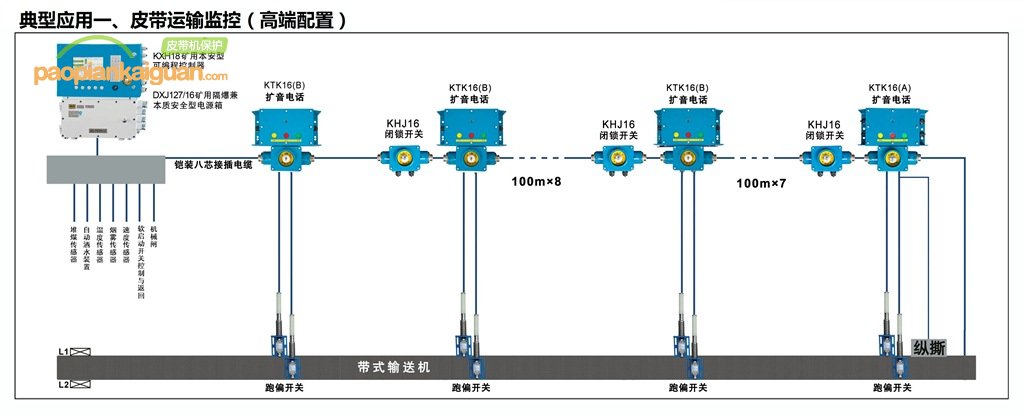

適用于煤礦井下有瓦斯和煤塵爆炸危險的環境，用于帶式輸送機的電氣控制、監測和綜合保護。
特點：
● 核心控制單元：KXH18礦用本安型可編程控制器；
● 控制模式：現場可編程+可設置；
● 內含16套典型應用程序；
● 用一臺主機可控制多條皮帶；
● 輸入、輸出接口可擴展；
● 輸入輸出口可調整映射端口；
● 語音報警內容可設置；
● 自動計算系統需要的充電電流；
● 10.4＇彩色動畫顯示；
● 通信接口：5路RS485+4路CAN。
基本配置：
● KXH18礦用本安型可編程控制器
● DXJ127/16礦用隔爆兼本質安全型電源箱
● KJU16礦用本安型I/O擴展器
● JXJ0.05/127礦用隔爆兼本質安全型變換箱
● KHJ16礦用本安型拉繩急停閉鎖開關
● KTK16(A)礦用本安型拉繩急停擴音電話
● KTK16(B)礦用本安型拉繩急停擴音電話
● 多種礦用傳感器
● 不銹鋼鎧裝八芯接插電纜

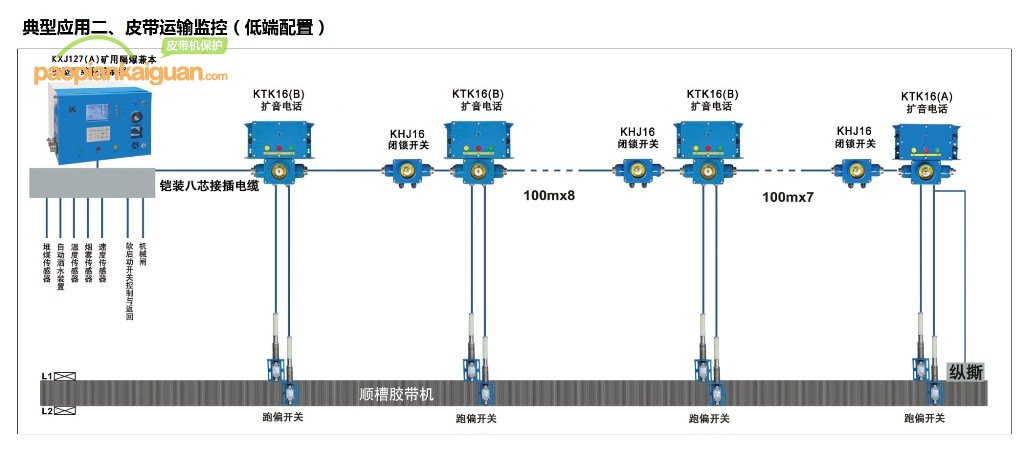

典型應用二、皮帶運輸監控（低端配置）
適用于煤礦井下有瓦斯和煤塵爆炸危險的環境，用于帶式輸送機的電氣控制、監測和綜合保護。
特點：
● 核心控制單元：KXJ127（A）礦用隔爆兼本安型可編程控制器；
● 控制模式：現場可編程+可設置；
● 具有完全手動功能，且與沿線急停閉鎖實現連鎖；
● 輸入、輸出接口可擴展；
● 語音報警內容可設置；
● 5.7＇單色顯示；
● 通信接口：2路RS485+3路CAN+1路以太網。
基本配置：
● KXJ127（A）礦用隔爆兼本安型可編程控制器
● KJU16礦用本安型I/O擴展器
● JXJ0.05/127礦用隔爆兼本質安全型變換箱
● KHJ16礦用本安型拉繩急停閉鎖開關
● KTK16(A)礦用本安型拉繩急停擴音電話
● KTK16(B)礦用本安型拉繩急停擴音電話
● 多種礦用傳感器
● 不銹鋼鎧裝八芯接插電纜

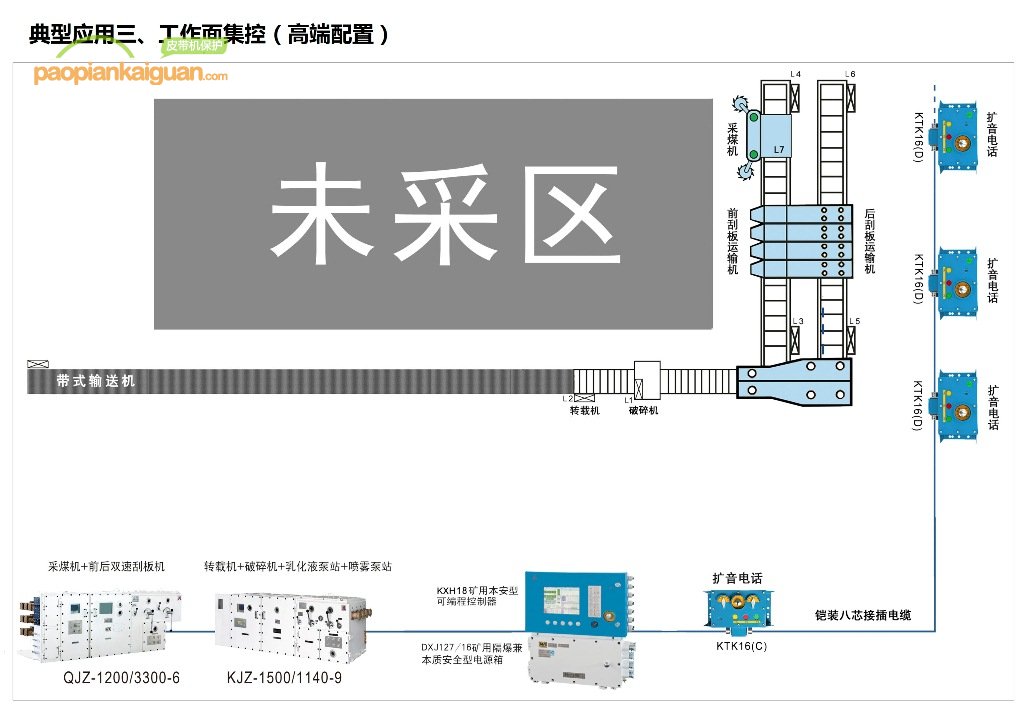

典型應用三、工作面集控（高端配置）
適用于煤礦井下有瓦斯和煤塵爆炸危險的環境，用于工作面的保護、控制、沿線通話、狀態顯示及語音報警等。
特點：
● 核心控制單元：KXH18礦用本安型可編程控制器；
● 控制模式：現場可編程+可設置；
● 用一臺主機可同時控制工作面設備和順槽皮帶；
● 輸入、輸出接口可擴展；
● 語音報警內容可設置；
● 自動計算系統需要的充電電流；
● 10.4＇彩色動畫顯示；
● 通信接口：5路RS485+4路CAN。
基本配置：
● KXH18礦用本安型可編程控制器
● DXJ127/16礦用隔爆兼本質安全型電源箱
● KJU16礦用本安型I/O擴展器
● KHJ16礦用本安型急停閉鎖開關
● KTK16(C)礦用本安型急停擴音電話
● KTK16(D)礦用本安型急停擴音電話
● 不銹鋼鎧裝八芯接插電纜

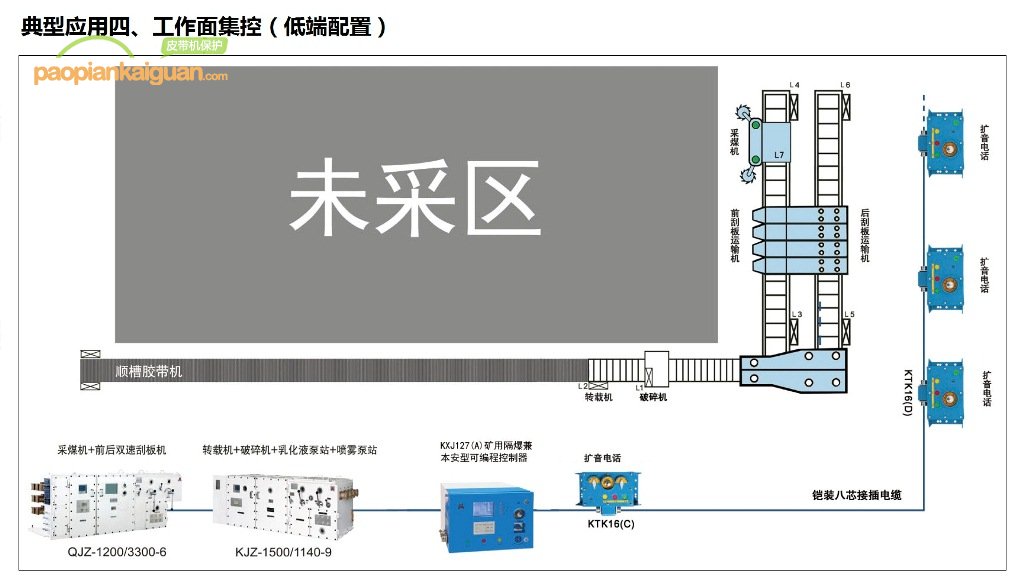

典型應用四、工作面集控（低端配置）
適用于煤礦井下有瓦斯和煤塵爆炸危險的環境，用于工作面設備的保護、控制、沿線通話、狀態顯示及語音報警等。
特點：
● 核心控制單元：KXJ127（A）礦用隔爆兼本安型可編程控制器；
● 控制模式：現場可編程+可設置；
● 具有完全手動功能，且與沿線急停閉鎖實現連鎖；
● 輸入、輸出接口可擴展；
● 語音報警內容可設置；
● 5.7＇單色顯示；
● 通信接口：2路RS485+3路CAN+1路以太網。
基本配置：
● KXJ127（A）礦用隔爆兼本安型可編程控制器
● KJU16礦用本安型I/O擴展器
● KHJ16礦用本安型急停閉鎖開關
● KTK16(C)礦用本安型急停擴音電話
● KTK16(D)礦用本安型急停擴音電話
● 不銹鋼鎧裝八芯接插電纜

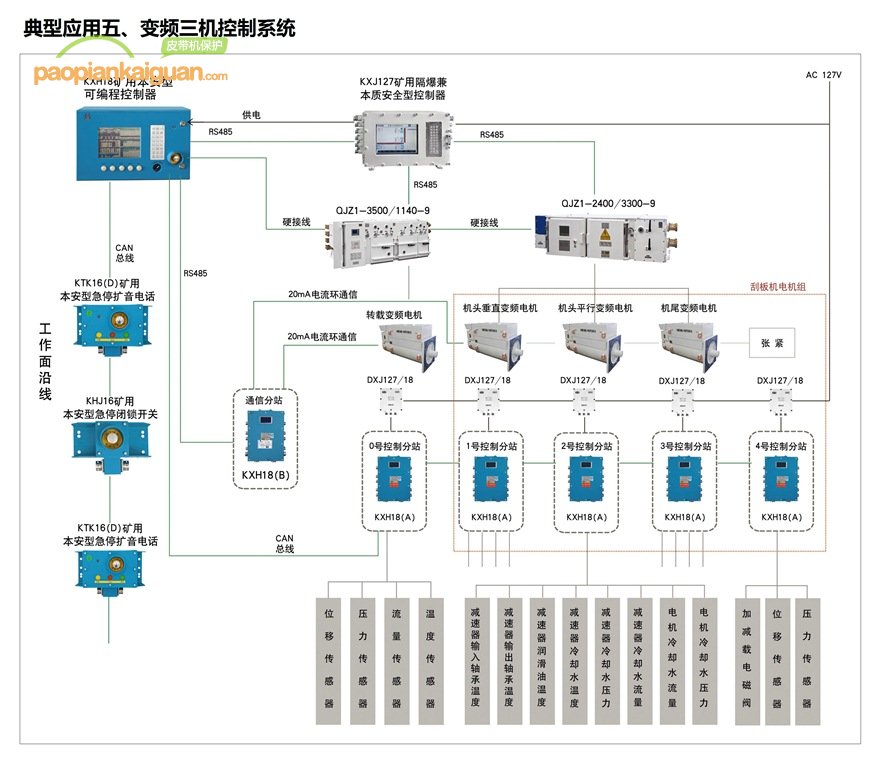

典型應用五、變頻三機控制系統
變頻三機控制系統用于大型煤礦井下綜采工作面刮板運輸機的張緊、啟停、功率平衡及自動調速，轉載機和破碎機的起停以及三機狀態檢測和保護等?？刂葡到y(tǒng)針對德國保越變頻電機進行設計，在穩定性、實時性等方面得到保證。
保越變頻電機是具有國際先進水平的一體式變頻電機，由德國保越電機公司生產，將變頻器與電動機科學的整合在一起，具有體積小、功率大、可靠性高、漏電流小等眾多優點。新型變頻刮板運輸機使用3臺1200kW/3300V保越變頻電機進行驅動，滿足了大型刮板運輸機的負載需求，并且為刮板運輸機的自動化控制創造了條件。
控制系統采用32位處理器技術和CAN總線技術，提高了控制的實時性；采用20mA電流環與保越變頻電機通信；采用組態技術顯示變頻電機的各項參數，并實現數據上傳功能；控制裝置配備了電機冷卻系統的保護功能，保證電機運行安全。
設備組成：
變頻三機控制系統是由KXH18礦用本安型可編程控制器、KXJ127礦用隔爆兼本安型控制器、KXH18(A)礦用本安型控制器、KXH18(B)礦用本安型控制器、KTK16(C)礦用本安型急停擴音電話、KTK16(D)礦用本安型急停擴音電話、DXJ127/18礦用隔爆兼本安型直流電源及各種配件組成，與外部保護用傳感器共同使用實現控制功能。

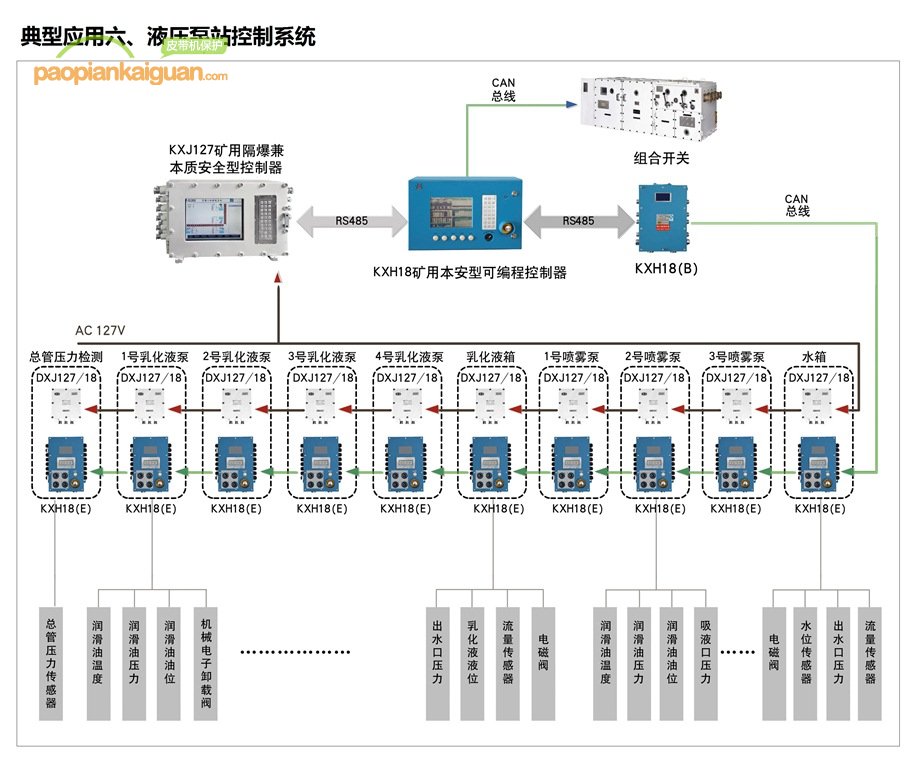

典型應用四、液壓泵站控制系統
液壓泵站控制系統主要用于監控綜采工作面的乳化液泵、清水泵、液箱和水箱的狀態參數，對泵站實現聯機或就地控制?？刂葡到y(tǒng)的主要功能有泵站的啟停、乳化液泵的自動卸載、泵的優先級循環運行控制、液箱、水箱液位的自動控制以及泵站的潤滑油溫度、電機溫度、液位、壓力、乳化液濃度等設備參數的監測和保護。
主要功能：
● 運行時間均衡：記錄單臺泵運行時間，根據設定的循環開停策略，自動切換各泵的優先級，使各泵在某優先級下運行時間大致相等。
● 就地控制：每臺控制器均設置“自動/手動切換”、“就地啟停”按鈕。
● 智能保護：通過傳感器測量壓力、溫度、液位等數據，對泵站系統進行保護。
● 現場可編程：PLC設計，可在現場進行二次編程，并進行編譯運行。
● 現場可設置：現場可進行輸入輸出重定義、控制流程參數化設置。
特點：
● 豐富的模擬量傳感器接口，能獲得更多的泵站數據；
● 比進口設備更加友好的用戶界面，并且接受用戶定制；
● 完善的自動控制功能，設置參數齊全，功能完備；
● 與組合開關無縫對接，采用統一的總線連接方式，穩定可靠；
● 高度自動化，提供數據接口，符合數字礦山的基本需求。
設備組成：
液壓泵站控制系統主要由KXH18礦用本安型可編程控制器、KXJ127礦用隔爆兼本安型控制器、KXH18(B)礦用本安型控制器、KXH18(E)礦用本安型控制器、DXJ127/18礦用隔爆兼本安型直流電源組成，配合外部壓力傳感器、溫度傳感器等探測設備以及機械電子卸載閥、組合開關等執行設備，共同實現泵站的運行控制和保護。
