JSB/KLS翻板式雙向拉繩開關說明書
JSB/KLS翻板式雙向拉繩開關
JSB/KLS系列翻板式雙向拉繩開關（可地址編碼型）型號：KLS-I、KLS-II、KLS-III
雙向拉繩開關分Ⅰ型Ⅱ型兩種型號，Ⅰ型動作后自動復位。Ⅱ型動作后有自鎖裝置（鎖定銷），需要手動拉出復位后開關才能重新使用。本件為雙向動作，拉繩臂兩端均可安裝拉繩，當膠帶機運行出現故障需要停機時，現場工作人員拉動拉繩，使轉臂轉過一定的角度，觸動工作開關后能同時發出報警和停機兩組信號，達到預防和控制設備及操作員安全的目的。
翻板式雙向拉繩開關主要技術指標
| 型號 | KLS-I | KLS-II | KLS-III |
| 觸點數量 | 常開2個 | 常開2個 | 常開2個 |
| 觸點容量 | ∽380V 電流3A | ∽380V 電流3A | ∽380V 電流3A |
| 動作行程 | 20±2mm | 20±2mm | 20±2mm |
| 極限行程 | 20±2mm | 20±2mm | 20±2mm |
| 動作力 | 12±2kg | 12±2kg | 12±2kg |
| 復位方式 | 自動復位 | 手動復位 | 手動復位 |
| 使用壽命 | 10萬次 | 10萬次 | 10萬次 |
| 絕緣電壓 | AC，1000V，試驗1分鐘 | AC，1000V，試驗1分鐘 | AC，1000V，試驗1分鐘 |
| 防護等級 | IP67 | IP67 | IP65 |
安裝與接線：
1、拉繩開關成對安裝在膠帶機左右兩側，安裝支架與膠帶機中間架用螺栓或采用焊接固定，其位置應低于膠帶及便于現場工作人員使用。兩臺拉繩開關之間相距50m左右為宜。
2、拉繩推薦采用覆塑鋼絲繩，（或普通鋼線繩1XW19-4(5)-150,絲直徑4-5mm均可）。絲繩用繩卡（6KTH）固定，每隔3m左右安裝一個托環，以免鋼絲繩繞度過大，保證拉繩動作可靠。在滿足開關正常工作的前提下，盡可能拉緊繩索，減少鋼絲繩垂度。
3、對于爬坡段膠帶機，應盡量縮短開關間距，及拉繩長度。
4、接線：拉繩開關出廠時配有長度1.2m四芯橡套電纜,芯線上配有1、2、3、4線號，其中1、2為常開接點，3、4為常閉接點。

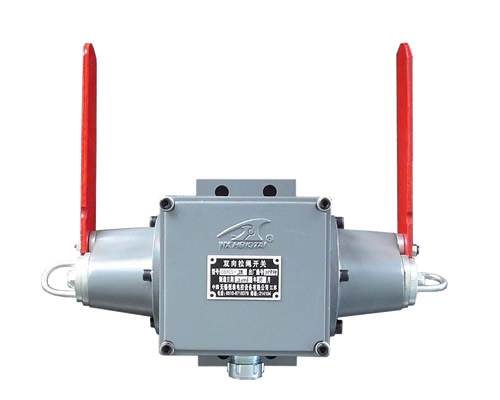

翻板式雙向拉繩開關實物圖：
