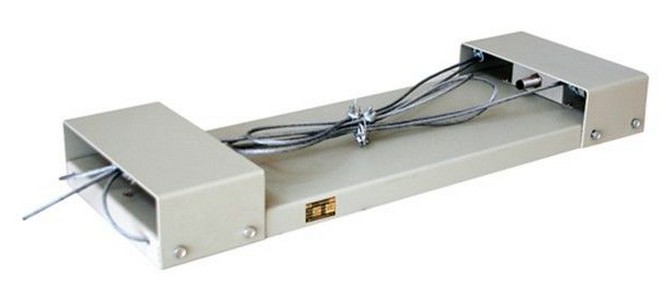

GVD10礦用撕裂傳感器使用說明
1 概述：
1.1 GVD10礦用撕裂傳感器適用于煤礦井下、露天煤礦、選煤廠等工作場所，作為帶式輸送機的膠帶縱向撕裂保護之用。
1.2 型號的組成及代表意義：
GVD10礦用撕裂傳感器
10 靈敏度：10g/C㎡ (主參數)
D 壓電式（第二特征代號）
V 撕裂（第一特征代號）
G 傳感器（產品類型代號）
1.3 防爆型式 礦用本質安全型 防爆標志為：ExibI
1.4 環境條件
a. 大氣壓力：80kPa～110kPa??；
b. 環境溫度：-200℃～40℃；
c. 相對濕度<96％RH（25℃）；
d. 具有甲烷、煤塵爆炸性混合物的煤礦井下；
e. 無足以腐蝕破壞金屬殼體及電器絕緣性的氣體；
f. 無淋水及其它液體浸入；
g. 無強烈振動沖擊的環境中。
2 結構特征與工作原理：
2.1 結構特征：
密封性能好、維護方便。
2.2 工作原理：
帶式輸送機正常工作時，此時傳感器進入檢測狀態。當膠帶無撕裂故障狀態傳感器兩輸出端子斷開.當膠帶有撕裂故障狀態傳感器兩輸出端子接通； KHP152-K-Z礦用帶式輸送機保護裝置主機、KXJ0.3/127S型礦用隔爆兼本安型帶式輸送機保護裝置主機發出膠帶撕裂信號、報警，并延時1s～2s控制皮帶機停機。
3 主要性能：
3.1 接點容量：DC 12V/0.5A (備注：用于經防爆檢驗合格的本質安全電路中) 。
3.2 動作力：當動作力達到（30±5）Kg/m2壓強時，傳感器兩輸出端子接通。
3.3 輸出類型：接點型輸出。
3.4動作性能：傳感器受到不小于動作力作用時傳感器兩輸出端子接通，撤去作用力時傳感器兩輸出端子斷開。
3.5接觸電阻：閉合接點的接觸電阻不大于0.1Ω，振動、沖擊和壽命試驗后不大于0.2Ω；斷開時接點的接觸電阻不小于1MΩ。
3.6 工作方式：連續工作制；
3.7 傳感器重量：26kg；
3.8外形尺寸：1361mm×340mm×382mm
3.9工頻耐壓試驗：接線端子對外殼應能承受規定的50Hz、500V的工頻耐壓， 歷時1min無擊穿或閃絡現象，漏泄電流小于5mA。
4 安裝使用：
4．1傳感器為本質安全型撕裂傳感器，與KHP151-K-Z礦用帶式輸送機保護裝置主機、KXJ0.3/127S型礦用隔爆兼本安型帶式輸送機保護裝置主機配套使用，聯接在本質安全型電源電路中。
4．2傳感器的連接電纜采用2×0.75或2×1.0的UY型不延燃電纜。
4．3傳感器與傳輸線的相接采用一個三通，當傳感器的使用數量超過一臺時，應每臺串上一只檢測電阻。
4．4傳感器安裝離二組托輥中間的距離：L=V.t（V是帶速、t是物料從膠帶自由下落到傳感器上的時間）。如果用于有傾角的膠帶，請將傳感器的兩邊墊平后固定，本傳感器的一個支架為軸式連接，可以轉動。
4．5當膠帶有嚴重下垂的撕邊現象時，由于下垂的膠帶撕邊的刮碰，也可能導致保護停機。
5 使用注意事項
a)此傳感器只能用于經防爆檢驗合格的本質安全電路中；（警示語）
b)使用的電源和銘牌上的額定電壓符合；
c)產品只能與說明書中規定的關聯設備配接使用，與其它設備配接時，須經防爆檢驗合格。
d)維修時不得隨意改變本安電路和與本安電路有關的元器件的電氣參數、規定和型號。
6 隨機文件：
裝箱單，產品合格證及使用說明書各一份。
7 運輸與貯存
7.1在運輸過程中應避免暴曬雨淋，應防止劇烈碰撞，嚴禁摔擲、重壓。
7.2儀器應貯存在空氣干燥無腐蝕性氣體的環境中。
8 開箱及檢查
開箱立即檢查儀器是否完好無損，數量是否準確。附件、合格證、說明書等資料是否齊全。否則應與廠家及時聯系。
附錄
關聯設備
| 名稱 | 型號 | 防爆型式 | 防爆標志 | 安標編號 | 防爆編號 | 生產廠家 |
| 礦用隔爆兼本安型帶式輸送機保護裝置主機 | KXJ0.3/127S | 礦用隔爆兼本安型 | Exd[ib]I | MFF110032 | 11120820 | 卓力 |
| 礦用隔爆兼本質安全型帶式輸送機綜合保護控制裝置主機 | KHP151-K-Z | 礦用隔爆兼本安型 | Exd[ib]I | MCA080029 | 11120819 | 卓力 |
