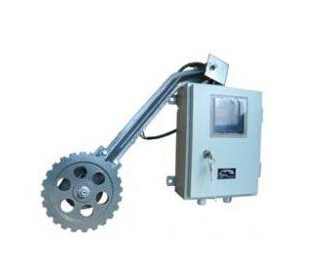

DH-S數字式速度檢測器
一、 主要用途及適用范圍
DH-S數字式速度檢測器適用于檢測帶式輸送機在運行中出現的膠帶與主滾筒之間的打滑，防止打滑所造成的惡性事故，該產品還適用于多條膠帶機聯鎖或停機，適用于失速檢測。
二、技術參數

檢測帶速范圍	0.05-9.99/秒
工作電壓	AC 220V 50HZ
接點容量	AC 380V 5A
整機消耗功率	10W
輸出方式	有兩路檢測回路,每路有一組轉換接點輸出
防護等級	傳感器：IP65 ; 控制箱：IP54
其他	傳感器與控制箱距離不大于100米

三、主要結構與特點
1、本產品由傳感頭和控制箱組成，控制箱內由電路板、面板、顯示器、微觸開關及接線端子組成。
2、本產品具有一臺控制箱可檢測兩條膠帶的速度。（注：需另外購買一個傳感頭才能實現此功能）
3、如用一路檢測回路可將端子10和13短接，來實現兩路輸出。
四、安裝
本產品的控制箱應安裝在膠帶機機架上或距監測頭較近的墻壁上（不能大于100米）。傳感頭安裝在膠帶機下皮帶上面且皮帶運行比較平穩處。傳感頭安裝有兩種方式：一種是將傳感頭焊裝在膠帶機托輥支架橫梁下面。另一種用戶自選一角鋼（40×40以上）做橫梁，在角鋼中間處打兩孔φ16孔間距見膠帶機托輥之間距，將此角鋼固定在托輥支架螺栓上即可。
五、工作原理
 本產品在工作過程中，通過兩路光電傳感器檢測帶速信號，然后輸入控制箱內，經微電腦（CPU）計算得出實際的帶速送LED顯示器顯示，同時與預制（所輸入的帶速）進行比較，如果是在啟動過程，當帶速低于設定值時，則控制器只顯示帶速，不作任何處理。當帶速高于設定值時則啟動過程結束。則控制器進入正常工作，面對應指示燈（綠色）亮。（注：本產品在啟動過程中和皮帶機正常工作時繼電器處于釋放）。這時帶速低于設定值控制器使相對應的繼電器吸合，發出信號，同時對應的指示燈（紅色）亮，說明皮帶打滑。兩路輸入，輸出為相互獨立工作。
 注：（設定值=額定帶速×80%； 80%是用戶自定義的）
六、  使用與維護
1、使用
 a、本產品在使用前，用戶必須首先看懂本產品的使用說明書。然后才能進行下邊的使用和操作。
b、首先將傳感頭的引出電纜的三根線（紅、黃（黑）、藍）按照說明與控制箱的端子排上的號9、10、11號相連，即紅線→9、黃（黑）線→10、藍線→11相連。如有第2路傳感頭的話，將其連接到端子排上的號12、13、14號，連接完成并經檢查無誤后，方可通電控制器得電后進入待機工作狀態。LED數碼管顯示屏的左面，有兩個紅色發光二極管標有英文字母“A”和“B”紅色發光二極管A點亮，顯示的是“A”路檢測狀態。紅色發光二極管B點亮，顯示的是“B”路檢測狀態。LED數碼管顯示屏顯示“×.××”為膠帶機及時速度。
c、在控制箱內面板上LED數碼管顯示屏的下方有4個方形薄膜按鍵：即《選擇》鍵、《移位》鍵、《增加》鍵、和《編程》鍵。在上面提示的進入編程狀態下，按下“編程”健，此時進入編程/ 修改狀態，這時，點按下《增加》鍵設定修改該位置的數值，其值范圍為0→9，設定完數值后，再按下《移位》鍵，閃動位向左移一位，移動過程為循環左移位，修改值為0→9循環增加。
d、面板LED數碼管的左側有上下2個紅發光二極管，上邊所顯示為上邊為“A”路，下邊為“B”路，在設定時，應注意所設定的數值應與所在的路一致。
e、在編程狀態下按下《選擇》鍵進入正常工作狀態。在正常工作狀態下，按下《編程》鍵，按一下左側“A”紅發光二極管點亮，數碼管第三位在閃爍，說明將要設置“A”路。按兩下左側“B”紅發光二極管點亮，數碼管第三位在閃爍，說明將要設置“B”路。
f、輸入膠帶機的打滑點帶速：如果用戶的膠帶機的額定帶速度是3.50米/秒（即3.50m/S），如果認為額定帶速度的下降20%為打滑點帶速的話即為2.80米/秒，先按下《編程》健后，能看見數碼管第三位在閃爍，利用《增加》鍵設置數值0設定完。再用《移位》鍵左移一位，并用《增加》鍵來設定其值為8，照此方法輸入2到第一位，在按兩下《編程》鍵，一下《選擇》鍵帶速數值輸入完成。同時此值也被內部微處理器所存儲。這時，如有B路輸入的，可以用同樣的方法進入另一路設定值的設定和修改。
g、面板LED數碼管的右側有從上到下4個發光二極管，兩個一組，上邊為“A”路組，下邊為“B”路組，“A”路和“B”路組每組有一綠一紅2個發光二極管，當綠色發光二極管被點亮時，說明實際帶速高于設定值，若紅色發光二極管被點亮時，則表明皮帶打滑，其信號將被輸出。若4個發光二極管都不亮時，為控制器在啟動過程中。
h、正常工作狀態下按《選擇》鍵可顯示另一路帶速的顯示。如沒有“B”路輸入顯示“0.00”。在膠帶機工作時LED數碼管顯示屏顯示的數，即被檢測出來的膠帶機的帶速。
i、本產品在出廠時已將控制器的設定值，設為A路1.0m/s ，B路1.5m/s,用戶在使用時一定要將其值修改為所要檢測的膠帶機的設定值，務必在使用時一定要將其值修改為所要檢測的膠帶機的額定帶速度值，請用戶注意！
j、為保證檢測器的可靠工作，檢測器在得電時控制器只顯示帶速不作任何處理，當皮帶運行到正常帶速后開始工作?？梢蚤L期供電也可與電動機同時供電。（如長期供電時電動機停止10秒后，繼電器觸電釋放進入待機狀態。）
2、維護
（1）檢測器一旦檢測出即時帶速低于設定值時輸出相應的信號并保持，待即時帶速高于設定值時，或皮帶機電機停止10秒后繼電器觸電釋放。等待下次皮帶機電機運轉繼續進行檢測。
（2） 檢測器內部檢測及控制線路全部采用集成電路，從而大大提高了檢測器的檢測精度及可靠性，但是在使用中，使用的參數必須在所給出的技術參數內,檢測器才能穩定地工作。
（3）要定期檢查傳感頭的安裝螺絲釘，不得有松動現象。傳感頭與控制箱的連接電纜要可靠，距離不能大于100米，傳感頭與皮帶接觸也要相對可靠。檢測輪應隨皮帶的運行而相應轉動。
（4）檢測器在使用中如果出現故障和異常，請不要擅自打開，及時與廠家聯系協商解決。
（5）如果用戶還需要諸如：輕打滑、重打滑信號輸出或有4—20mA輸出的等等,請與我們聯系,訂購非接觸式速度檢測儀，這些產品具有更多的功能。DH-F1型是二次儀表的安裝形式，DH-F2型是壁掛的安裝形式。
