DDZ-30-160斷帶抓捕器說明書
DDZ-30-160斷帶抓捕器詳細說明
DDZ型帶式輸送機用斷帶抓捕器（以下簡稱斷帶抓捕器）是卓力經數年努力于2008年推出的新型產品，該產品填補國內空白，提高了產品性能，擴大了保護的范圍，廣泛適用于礦山、冶金、電力、港口碼頭等上運行輸送機的膠帶保護。特別適用于大傾角、大運量、長距離的上山強力型或普通型膠帶輸送機。
當帶式輸送機發生斷帶或逆止器失效時，斷帶抓捕器可迅速抓捕膠帶斷裂或失控后突然下滑的重、空段膠帶，并具有防止膠帶跑偏的功能。在需要時可起卡帶器的作用。 產品執行標準：Q/DJ003-2009。
DDZ-30-160斷帶抓捕器型號與分類

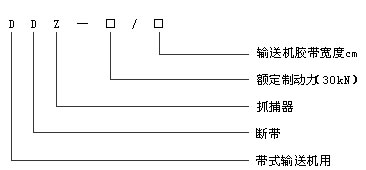

1、規格型號說明
標記示例：
帶式輸送機用斷帶抓捕器，額定制動力是30kN，帶寬為100cm，其型號標記為：DDZ-30/100。

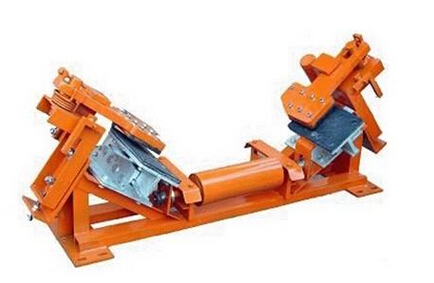

DDZ-30-160斷帶抓捕器
使用環境膠帶寬度：＞650mm●上運傾角：＞8°
●機架型式：固定式、拆卸式、吊掛式
●托輥槽角：≤60°
DDZ-30-160斷帶抓捕器
技術參數斷帶抓捕器單側制動寬度：140mm●額定制動力：30kN
|
項目
|
基本參數與尺寸 | ||||
| DDZ-30/80型 | DDZ-30/100型 | DDZ-30/120型 | DDZ-30/140型 | DDZ-30/160型 | |
| 輸送機帶寬，cm | 80 | 100 | 120 | 140 | 160 |
| 單側制動寬度，cm | 14 | 14 | 14 | 14 | 14 |
| 額定制動力，kN | 30 | 30 | 30 | 30 | 30 |
DDZ-30-160斷帶抓捕器
安裝維修正確安裝使用，定期檢查，仔細維護斷帶抓捕器，能使斷帶抓捕器經久耐用，否則會使斷帶抓捕器很快損壞，無法繼續使用。- 斷帶抓捕器可參照表1、表2要求的間距沿輸送機沿線布置；實際安裝時，應由廠家根據輸送帶的帶速、運量、上運傾角、膠帶長度等計算確定斷帶抓捕器安裝數量、安裝方式。
|
帶寬
|
安裝間距 | ||||
| 8°～12° | 13°～15° | 16°～18° | 19°～22° | ＞22° | |
| 80 | 90 | 70 | 60 | 50 | 30 |
| 100 | 80 | 60 | 50 | 40 | 30 |
| 120 | 70 | 50 | 40 | 30 | 30 |
| 140 | 60 | 50 | 40 | 30 | 20 |
| 160 | 50 | 40 | 35 | 25 | 15 |
表2下斷帶抓捕器沿線布置的安裝間距
|
帶寬
|
安裝間距 | ||||
| 8°～12° | 13°～15° | 16°～18° | 19°～22° | ＞22° | |
| 80 | 300 | 250 | 200 | 150 | 100 |
| 100 | 300 | 250 | 200 | 150 | 100 |
| 120 | 250 | 200 | 150 | 100 | 80 |
| 140 | 200 | 150 | 100 | 100 | 70 |
| 160 | 150 | 100 | 100 | 80 | 50 |
2、安裝調整：
a. 安裝前首先檢查機架是否變形，閘塊及托輥靈活情況。
b. 搬運斷帶抓捕器時嚴禁亂摔亂碰，以免機架變形及零部件損壞。
c. 各組斷帶抓捕器可在沿線均勻布置，安裝間距必須符合規定。
d. 斷帶抓捕器安裝處輸送機的機架應平直、不歪斜、不變形。
e.斷帶抓捕器的閘塊釋放后與托輥間隙調整：松開緊固螺母，轉動閘塊調節螺栓即可調節，注意四個固定螺栓調整的應一致。
f. 安裝后，進行重、空載試運行，觀察斷帶抓捕器與皮帶配合情況。
DDZ-30-160斷帶抓捕器注意事項
1、在檢查、調整、更換零件時，必須停車、切斷電源。2、斷帶抓捕器在輸送機上的安裝數量、間距應符合表1、表2的規定，否則將不能保證可靠的抓捕保護作用。
3、抓捕后應注意：
（1）斷帶抓捕器抓捕后應及時對皮帶進行處理，不要使皮帶和抓捕器長時間處于抓捕狀態。
（2）首先應檢查斷帶抓捕器有無變形，各焊縫有無開焊，發現問題及時更換；同時應檢查各處緊固件是否松動，并應全部緊固一遍。
（3）應檢查摩擦片總成及逆止托輥運轉是否靈活可靠，無阻滯現象，配合有無松動，如發現問題，嚴禁使用，及時更換。
“三包”協議
本公司規定，執行對斷帶抓捕器包修、包換、包退，如有質量問題（不得自行拆卸），可直接與本公司售后服務部聯系。
DDZ-30-160斷帶抓捕器特征與原理

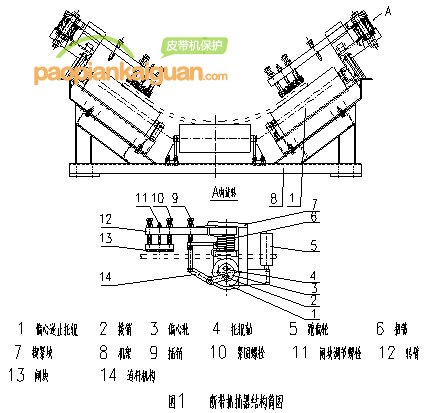

斷帶抓捕器（見圖1）主要由偏心逆止托輥1、轉臂12、閘塊13、楔緊塊7、扭簧6、閘塊調節螺栓11、插銷9、連桿機構14等組成。托輥內有偏心輪3、托輥軸4以及轉動機構，當輸送機正常工作時，偏心逆止托輥與膠帶不接觸，一旦輸送機發生斷帶或逆止器失效時，膠帶下滑，偏心逆止托輥與膠帶接觸，在摩擦力的作用下與偏心輪一起反轉，旋轉中心是托輥軸圓心，撥銷也隨同偏心輪一起轉動，撥動連桿機構的上插板向下運動，使插銷脫開，在扭簧的作用下轉臂迅速打向楔緊塊至輸送帶上方并楔緊，同時托輥也擠向閘塊，隨著輸送帶的下滑越來越擠緊輸送帶，最終迅速將下滑的重段膠帶抓捕，保護輸送帶。

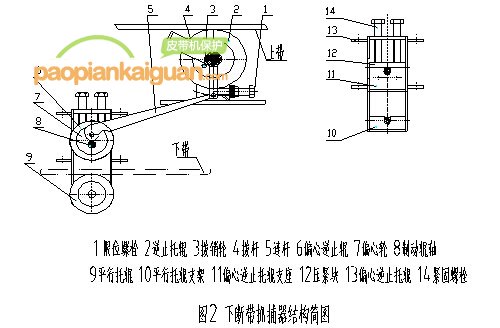

下斷帶保護裝置（見圖2）主要有逆止托輥2、平行托輥9、偏心逆止托輥6、制動連桿5、撥桿4等組成，偏心逆止托輥內裝有偏心輪6、制動輥軸8及偏心輪傳動機構，逆止托輥裝有撥銷輪3及傳動機構。
在輸送機正常工作時，逆止托輥作托輥使用，偏心逆止托輥懸空，一旦發生斷帶，逆止托輥反轉，撥銷輪與托輥一起轉動，從而撥動撥桿，撥桿推動制動連桿，制動連桿使偏心逆止托輥擠向平行托輥，最終將斷帶抓捕，保護輸送帶。
DDZ-30-160斷帶抓捕器故障及維護
a. 檢查、調整、更換零件時，必須確認帶式輸送機處于停機狀態，并有專人監護。b. 維修人員應定期處理斷帶抓捕器上的積灰，保證良好的清潔狀態。
c. 在運行中避免皮帶的嚴重跑偏。
d. 定期檢查斷帶抓捕器各處的緊固件是否松動，發現松動及時緊固，特別是大螺栓及機架上連接螺栓的緊固情況，發現零件有損壞應及時更換。
e. 定期檢查閘塊的動作及磨損情況，發現異常應及時處理。
f. 定期清洗軸承，給軸承添加適量鋰基潤滑脂，在運轉過程中軸承溫度不應超過環境溫度35°C，但最高不超過75°C。
g. 定期檢查斷帶抓捕器各輥正轉的靈活性，反轉時發生制動動作的可靠性。
h. 運轉過程中，如發生異常聲音時應立即停車檢查。
