拉繩開關又叫雙向拉繩開關、急停開關，用于皮帶輸送機發生事故時，能緊急停止輸送機的一種開關。當發生緊急事故或需要檢修而停機時，可于沿線任意位置拉動鋼絲繩，使輸送機停機。雙向急停開關在任何一邊的拉線上施加40~200N的力時，雙向急停開關能中止帶式輸送機的運行，并能自鎖和復位；急停按鈕按下時能中止帶式輸送機的運行，并能自鎖和復位。

拉繩開關安裝要求：
在主要巷道（礦井主運皮帶巷、采區集中皮帶運輸巷或綜采工作面順槽）內，安設的帶式輸送機在行人側每間隔100米設置一個雙向急停開關；在掘進（炮采）工作面運輸巷安設的帶式輸送機，在皮帶機機頭、機尾、行人過橋及變坡點處設置急停按鈕。

拉繩開關安裝方式：

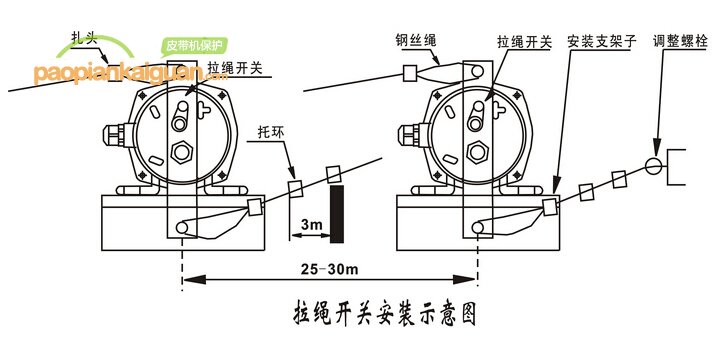

拉繩開關應安裝在輸送機兩邊具有檢修通道的地方，安裝位置應確保檢修人員在緊急情況下操作方便。
1、將拉繩開關固定在機架上。
2、一側的兩臺拉繩開關之間距離為50m左右，采用直徑為Φ4的鋼絲繩連接，松緊應適度。
3、為減小鋼絲繩自重對開關啟動的影響，每隔3m在機架上裝一個托環，以支撐鋼絲繩。
4、鋼絲繩的另一端系在拉簧上(用繩扣固定),在不影響正常使用下用緊線器將兩側拉繩張緊,并確保兩側張力均衡。
（注：對于爬坡段輸送機機.應盡量縮短拉繩開關間距及拉繩長度。）


拉繩開關安裝調整
拉繩開關應安裝在輸送機兩邊具有檢修通道的地方，安裝位置應確保檢修人員在緊急情況下操作方便。
1、將拉繩開關固定在機架上。
2、一側的兩臺開關之間距離為50m左右，采用直徑為Φ4的鋼絲繩連接，松緊應適度。
3、為減小鋼絲繩自重對開關啟動的影響，每隔3m在機架上裝一個托環，以支撐鋼絲繩。
4、鋼絲繩的另一端系在拉簧上(用繩扣固定),在不影響正常使用下用緊線器將兩側拉繩張緊,并確保兩側張力均衡。
（注：對于爬坡段輸送機機.應盡量縮短開關間距及拉繩長度。）


 拉繩開關應安裝在膠帶機兩邊具有檢修通道的地方，且安裝位置應確保檢修人員在緊急情況下操作方便。
     一側的兩臺開關之間的距離為50～60m,將塑膠拉繩系在開關拉板兩側(用繩夾固定),每側繩長不超過25m,而吊環間隔為3m,塑膠拉繩的另一端系在拉簧上(用繩夾固定),且拉簧與緊線器相聯,用緊線器將兩側拉繩張緊,并確保兩側張力均衡(使拉板處于垂直狀態)。開關兩側的緊線器應固定在膠帶機架上,每條塑膠拉繩只能控制一臺開關,相鄰開關不能共用一條塑膠拉繩。

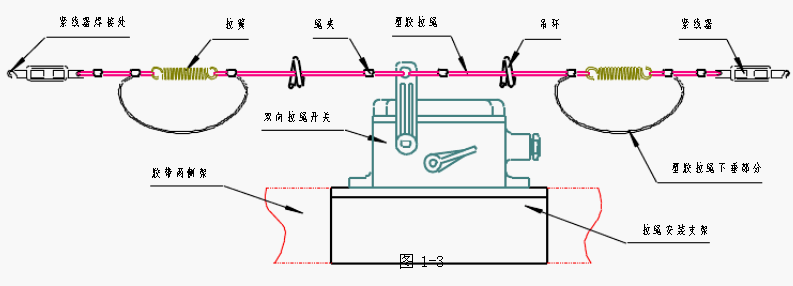

拉繩開關及附件的安裝見圖1-3



注:塑膠拉繩下垂部分長度不小于180mm

拉繩開關電氣安裝

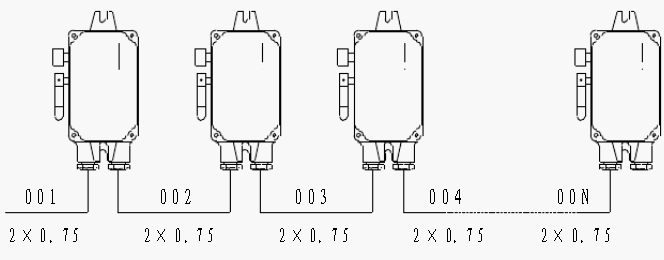

拉繩開關現場電纜配置

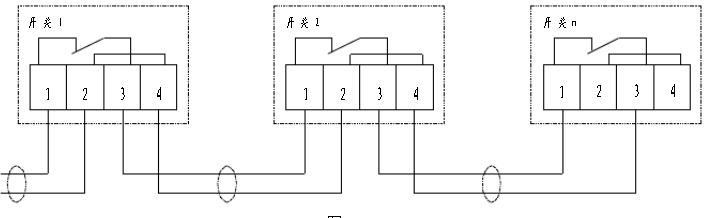

現場安裝兩臺以上拉繩開關接線方法見下圖，下圖中開關1的1號、2號端子輸出緊急停機信號（常閉接點）。也可參考開關蓋內接線圖  注：單臺拉繩開關內部支板線路為1號、3號端子為常閉接點，2號、4號端子為聯接線。


拉繩開關安裝注意事項
1、先切斷總電源，接著要用萬能表測出火線，開關一定是要裝在火線的一端。
2、將火線在適合的地方剪斷，就有兩個接頭了，拉線開關也有兩個接頭 。
3、將火線的兩個接頭削皮露出金屬絲，分別任意接到開關的兩個接頭上。
4、在連接好的接頭將過長的金屬絲剪掉，以防兩條金屬絲碰撞短路。
5、旋開拉線開關的蓋子，可以看見那里有一個金屬轉軸，它的一端是有洞的。
6、拉線開關的塑料外殼側面也有一個洞，先將拉線穿過塑料外殼洞口將拉線引入拉線開關內，再將引入的拉線一端引入轉軸，打結，將打結后過長的拉線修短，就可以了。
7、最后旋好拉線開關的蓋子，防止觸電。
